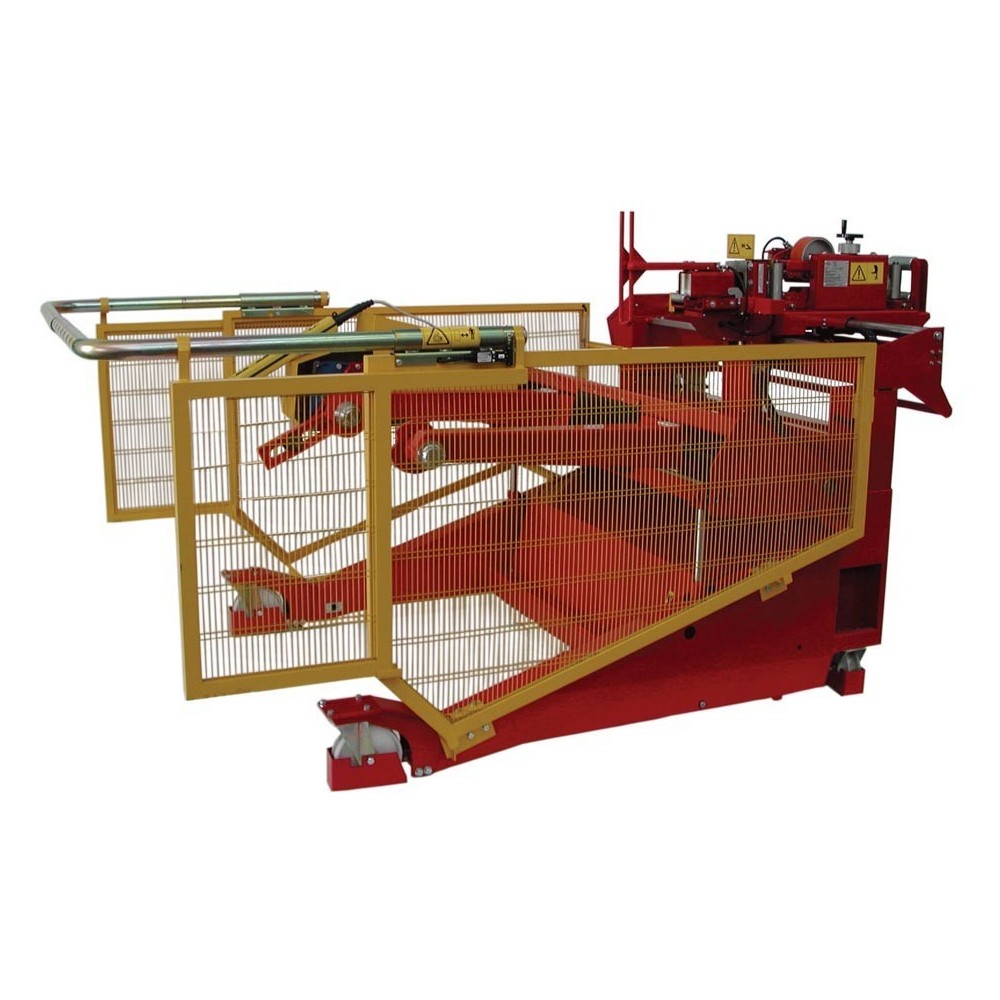

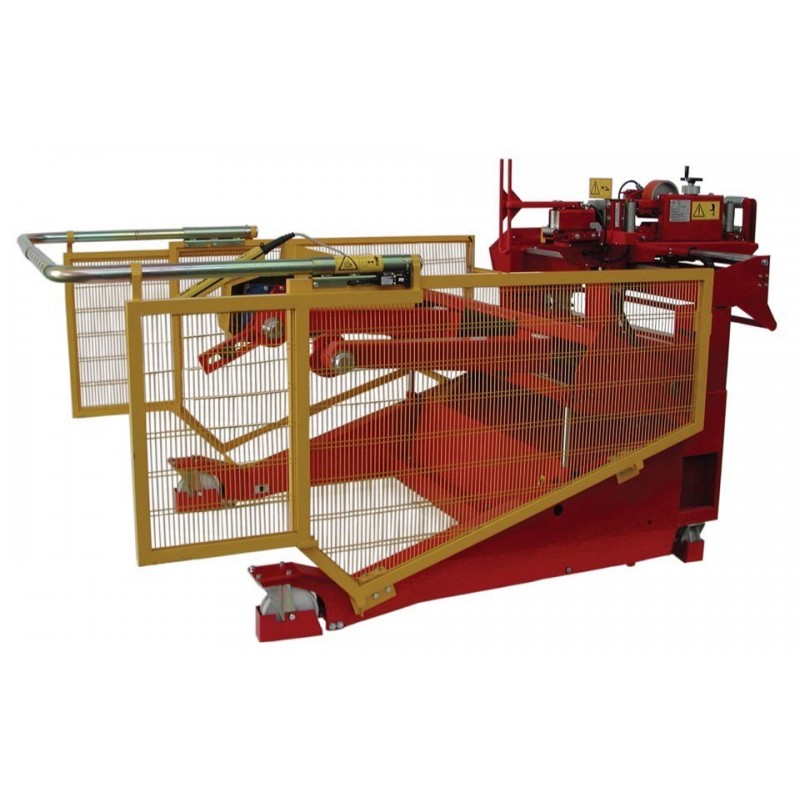

ART. CD-100/M3/BM - Tragfähigkeit 1000 Kg - Trommeln Ø min. 800mm Ø max. 3000mm
Standard - Durchschnittlich max. 20 Arbeitsvorgänge am Tag
Code:
CD-100-M3-BM/SE-1/ST-EL/OA10Q100
Achtung: letzte Stücke im Lager!
Verfügbarkeitsdatum:
Technisches Datenblatt
Höhe der Maschine (mm)
1800 mm
Breite der Maschine (mm)
2990 mm
Länge der Maschine (mm)
3500 mm
Länge mit aktiven Schutzvorrichtungen (mm)
4380 mm
Leergewicht (kg)
2200 kg
Trommeln - Max. Durchmesser (mm)
3000 mm
Trommeln - Min. Durchmesser (mm)
800 mm
Trommeln - Max. Breite (mm)
2000 mm
Trommeln - Min. Breite (mm)
490 mm
Trommeln - Max. Tragfähigkeit (kg)
10000 kg
Gesamtleistung (KW)
10 KW
Torsionsmoment
2400 Nm
Bewegungsgeschwindigkeit der Maschine“
4 kw
Min./max. Drehzahl (U/Min. der Trommel)
0-50 g/min
Zubehör inbegriffen
OA/10Q100
Messgerät.
Abmaß für Kabel mit Durchmesser 10-80 mm ±1,5% (umhüllte Rundkabel).
JJe5DICuCag
Technisches Datenblatt
Höhe (mm)
500 mm
Breite (mm)
400 mm
Länge (mm)
900 mm
Gewicht (kg)
85 kg
Min./Max. Kabeldurchmesser (mm)
5-100 mm
Messgenauigkeit
± 0,5 %
SE-ST
Hebevorrichtung und Spannvorrichtungen
Elektrohydraulisch gesteuerte Hebevorrichtung. Mit elektrohydraulischen Spannvorrichtungen.
NB: Falls Sie den Art. TC-1-60-SE-ST ausgewählt haben, ist dieses Zubehör bereits inbegriffen und braucht daher nicht mehr ausgewählt zu werden.
Produktcode:
Video ansehen
Zubehör auf Anfrage
KIT-WI
Satz drahtlose Datenübertragung
SATZ DRAHTLOSE DATENUEBERTRAGUNG
1 Stk Art. BO-TRD-WI:
Behählter inkl. Satz für drahtlose Datenübertragung
BEMERKUNG: WLAN-Abdeckung im Arbeitsbereich erforderlich
1 Stk Art. ST-BA:
BARCODE-Etikettendrücker (102x152 weißes Papier)
1 Stk Art. IRD-WI:
Software zum Daten-Senden/Empfangen und Abholungslogik
Schnittkennzeichnung
Kabellänge zu schneiden ( Metern)
Kabeltypologie (Beispiel: Gummimantel, felxibel, usw.)
Kabelstruktur (Beispiel: 4x1,5 – 5x 6)
Ortung von Kabellager mit Trommelregal (Beispiel Kabellager 1 )
Ortung von Trommelregal-Reihe
Ortung von Trommelregal-Feld
Ortung von Trommelregal-Ebene (Beispiel: Ebene 2)
Rückgabe-Daten für ERP:
Rückgabe von Schnittkennzeichnung
Rückagabe von geschniette Länge (Metern)
RIL-MOVE-2
Elektromechanischer Maschinenbewegungssensor
Bei Problemen wie Kabelverdrehungen, die das korrekte Abwickeln der Trommel unterbrechen, zu Rissen oder Kabelstillstand (mechanische Blockierung) führen und zu Unfällen oder Schäden an Maschine und Regal führen können, kann dieses Zubehör den Betrieb der Maschine unterbrechen .
Ein unverzichtbares Zubehör, um das Kabel ohne Kontrolle des Bedieners aufzuwickeln und auch bei hohen Geschwindigkeiten sicher arbeiten zu können.
2BoVkMocW7Y
OA10Q100OM-APRI
Erleichtert die Eingabe von Kabeltypen.
Möglichkeit zum Wickeln und Messen von Kabeln mit Kopf, z. B. mit Steckdosen, die sonst nicht durch das Messgerät laufen würden.
Geeignet für Messköpfe 5 - 100 mm
Zubehör nicht mit dem Schneidevorrichtung kompatibel
Ersetzt das Messgerät als Zubehör inbegriffen
AyPyFsNcwlg
Produktcode:
HINZUFÜGEN
Video ansehen
VSFC0011-CD100
Variable minimale und maximale Zugeinstellung je nach Trommel / Wickelkopf (siehe Tabelle) zum Aufwickeln von Glasfaserkabeln und kleinen Kabeln.
Antriebseinheit mit variabler Drehmomenteinstellung
Potentiometer zum Einstellen des Zugs
OE-B-100
Ringwickelkopf Version mit herausnehmbarem Rad für CD-100/BM2.
Zylinderförmiger Kern zum Aufwickeln und kegelförmiger Kern zum Abwickeln, um die Entnahme des Kabelrings zu erleichtern.
Es besteht die Möglichkeit, den Kerndurchmesser zu verändern, von 320 bis 620mm, Abstand 50mm
Ausmaße: Ø 1000mm Breite 500mm
Gewicht: 40 kg
Kabelring Ø max. 950, feste Breiten min. 115mm max. 220mm Gewicht 250 kg
N.B.: Auf Anfrage sind Ringwickelköpfe mit unterschiedlichen Durchmessern und Kernen erhältlich.
ORUhUBW6Dk8
Technisches Datenblatt
Höhe (mm)
1000 mm
Breite (mm)
500 mm
Länge (mm)
1000 mm
Gewicht (kg)
40 kg
Kern - Max. Durchmesser (mm)
620 mm
Kern - Min. Durchmesser (mm)
320 mm
Ring - Max. Breite (mm)
220 mm
Ring - Min. Breite (mm)
115 mm
Ringe - Max. Durchmesser (mm)
950 mm
Max. Gewicht des Rings
250 kg
ERCA-PC
ZUM HANDLING DES BESTÜCKTEN GERÄTS
Vorderen oder seitlichen Anschluss auswählen (siehe Zubehör)
Elektrorad mit Wechselstrom zum Handling der beladenen Maschine.
Leistung 0,55 KW
Geschwindigkeit 0-27m/Min
Vorwärts-/Rückwärtsgang
N.B. Wird dieses optionale Zubehör gewählt, ist es für Beförderungen in Querrichtung mit Drehrädern zu kombinieren.
fXh1-wmsIGQ
Produktcode:
HINZUFÜGEN
Video ansehen
ATF-PC-CD100
Vorderer Anschluss für ERCa - Handling des bestückten Geräts
VORDERER Anschluss für ERCA-PC an CD100
fXh1-wmsIGQ
BA-ERCA-PC
Batterie für das unabhängige Handling der bestückten Maschine
Batteriebetriebenes Stromversorgungsmodul 24 V Gleichstrom mit Batterieladegerät für Art. ER-CA-PC Die Maschine kann ohne Netzanschluss von einem Trommelregal zum anderen bewegt oder zum Beispiel zum Transport von leeren Trommeln verwendet werden. Gebrauchszeit 8 Stunden Ladedauer zirka 8 Stunden (nachts). Keine Wartung, Trockenbatterien! Lebensdauer der Batterien: 6-8 Jahre
BBN5Ye9SZL8
FUN-TRA
Kabelziehseile für Aufwickler :
Stahlziehseil (Durchmesser auf Anfrage) Hanfziehseil Halbstarres Seil für Anwendungen mit Längenmessgerät Ringschrauben zum Auswechseln des Kabelstrumpfs Zugösen eqo74zP4sig
Produktcode:
HINZUFÜGEN
Video ansehen
TC-BA-30
Batteriebetriebener Kabelschneider
Batteriebetriebener Kabelschneider für Kupfer- und Aluminiumkabel. Max. Kabeldurchschnitt 32mm Dauer des Schneidevorgangs: 4 Sek. Zwei Schneidegeschwindigkeiten Gewicht kg 3.0. Batterie 1x1,5Ah yLd3DdYSESk
CHIOD50-BAT
Batteriebetriebene Nagelmaschine
Batteriebetriebene Nagelmaschine 18V Druckluft-Nagelpistole Magazin für 47 Nägel Gewicht 4.8 kg Zubehör: 2 Batterien und 1 Ladegerät Besonders leistungsstark
Schnell Gut ausgewuchtet. Max. Nagellänge 50-90 mm Nageldurchmesser 6.8-7.7 mm
J3B_v7NmtPw
