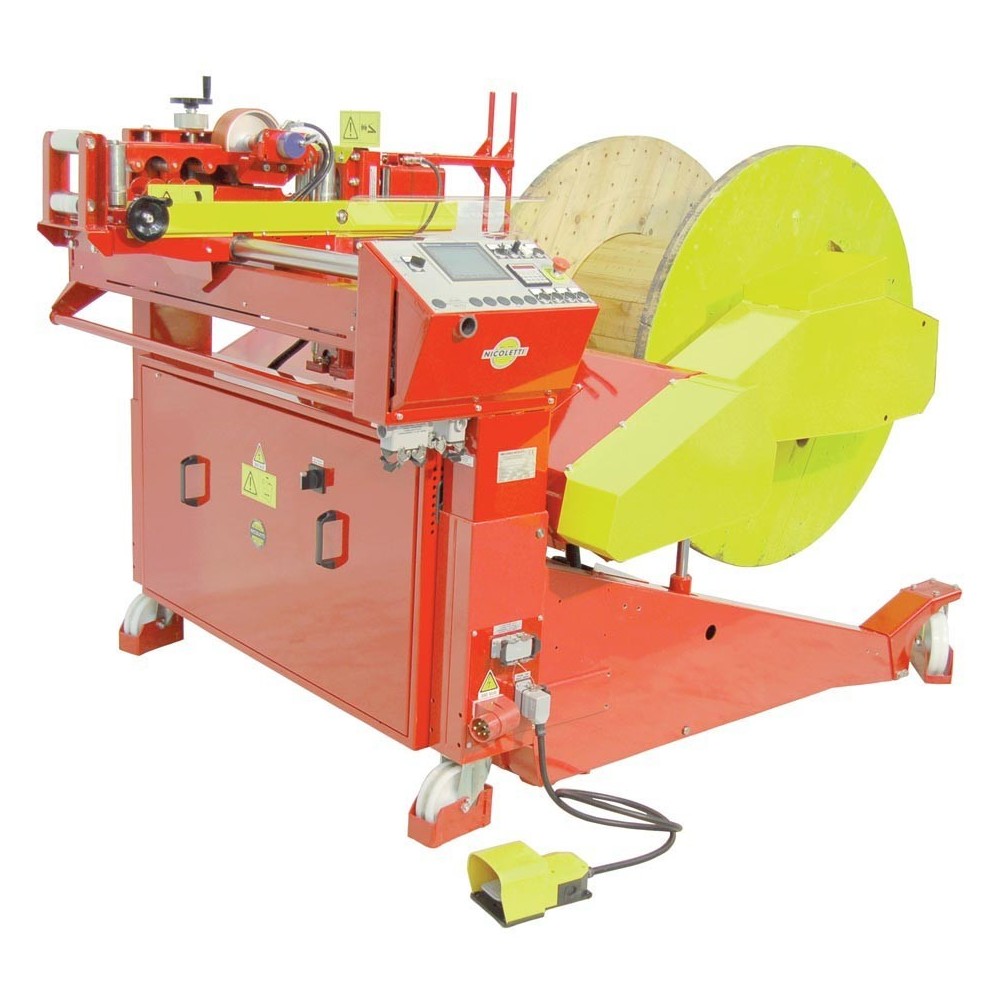

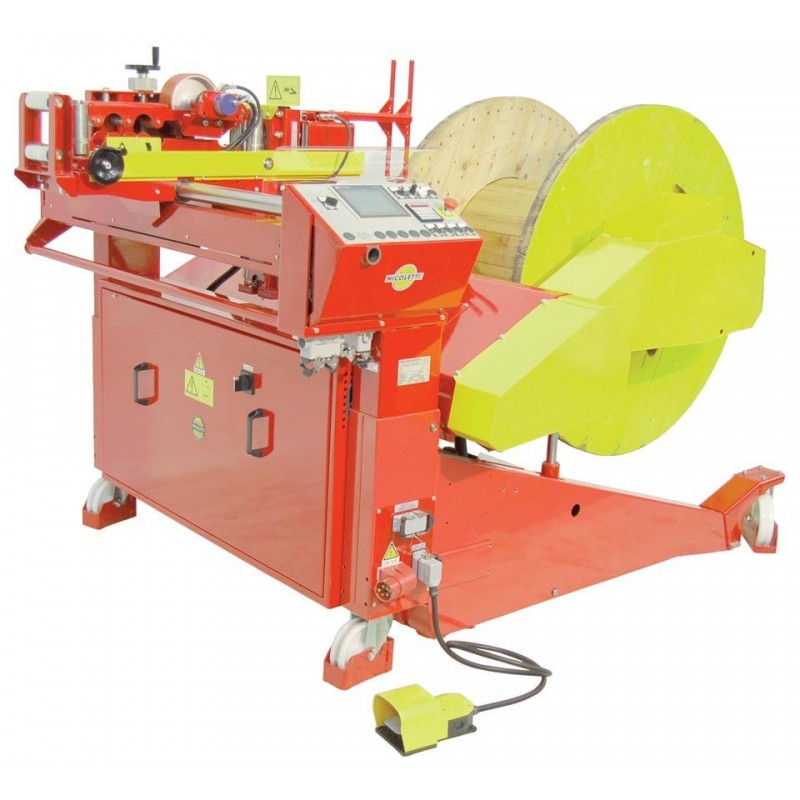

ART. CD-15/M3/BM - Tragfähigkeit 3000 Kg - Trommeln Ø min. 600mm Ø max. 1600mm
Hochleistung - Durchschnittlich mehr als 30-40 Arbeitsvorgänge am Tag
Code:
CD-15-M3-BM2/PLC/SE1/TC-1-60/ST-EL/OA10Q60-OM/OE-B/RIL-MOVE
Achtung: letzte Stücke im Lager!
Verfügbarkeitsdatum:
Technisches Datenblatt
Höhe der Maschine (mm)
1600 mm
Breite der Maschine (mm)
2200 mm
Länge mit aktiven Schutzvorrichtungen (mm)
2850 mm
Leergewicht (kg)
740 kg
Trommeln - Max. Durchmesser (mm)
1600 mm
Trommeln - Min. Durchmesser (mm)
600 mm
Trommeln - Max. Breite (mm)
1130 mm
Trommeln - Min. Breite (mm)
390 mm
Trommeln - Max. Tragfähigkeit (kg)
3000 kg
Gesamtleistung (KW)
3.7 KW
Torsionsmoment
421 Nm
Bewegungsgeschwindigkeit der Maschine“
4 km/h
Min./max. Drehzahl (U/Min. der Trommel)
0-70 g/min
Zubehör inbegriffen
RIL-MOVE-2
Elektromechanischer Maschinenbewegungssensor
Bei Problemen wie Kabelverdrehungen, die das korrekte Abwickeln der Trommel unterbrechen, zu Rissen oder Kabelstillstand (mechanische Blockierung) führen und zu Unfällen oder Schäden an Maschine und Regal führen können, kann dieses Zubehör den Betrieb der Maschine unterbrechen .
Ein unverzichtbares Zubehör, um das Kabel ohne Kontrolle des Bedieners aufzuwickeln und auch bei hohen Geschwindigkeiten sicher arbeiten zu können.
2BoVkMocW7Y
PLC-CD
Personal Computer für industrielle Anwendungen
SPS für industrielle Anwendungen (Schneider)
Maschinenfunktionen:
Automatische Startrampen (Abfahrt ohne Ruckler)
Aufrechterhaltung einer konstanten Wickelgeschwindigkeit (unabhängig vom Trommeldurchmesser)
Eingabe der Kabellänge (Auf dem Display)
Maschinenstopp bei mechanischer Blockierung oder plötzlichen Ruckeln
Automatische Verzögerungsrampen.
Langsame Geschwindigkeit und Stopp an genaue Länge.
Automatische Schichtung (Kabel-Ø 4-Ø60mm für Messköpfe bis 60mm und Kabel-Ø 4-100mm für Köpfe bis 100mm)
Mit Hilfe von Rechtwinkligkeitssensoren wird das Kabel Schicht für Schicht verlegt
Automatische Winden aktivieren und deaktivieren
Automatisches Absenken der Arme und Schneiden (kann je nach Kundenwunsch aktiviert werden)
Automatisches Öffnen der Arme
OA/10Q/60/OM/N/I
Präzisionsmessgerät mit mechanischem Display
Firmenintern geeichtes Längenmessgerät mit Zähler
mYv2dASpC9M
Technisches Datenblatt
Höhe (mm)
450 mm
Breite (mm)
370 mm
Länge (mm)
640 mm
Gewicht (kg)
60 kg
Min./Max. Kabeldurchmesser (mm)
5-60 mm
Messgenauigkeit
± 0,5 %
Produktcode:
Video ansehen
TC-1-60-SE-ST
Kabelschere für Kabel mit max. Ø 60mm
Elektrohydraulische Schneidemaschine zum Schneiden von Kabeln mit Durchmesser bis 60mm.
Der Bausatz umfasst eine elektrohydraulische Hebevorrichtung und elektrohydraulische Spannvorrichtungen.
Z0Jb9I62xrs
OE-B-15
Ringwickelkopf Version mit herausnehmbarem Rad für CD-15/BM2.
Zylinderförmiger Kern zum Aufwickeln und kegelförmiger Kern zum Abwickeln, um die Entnahme des Kabelrings zu erleichtern.
Es besteht die Möglichkeit, den Kerndurchmesser zu verändern, von 320 bis 620mm, Abstand 50mm
Ausmaße: Ø 1000mm Breite 500mm
Gewicht: 40 kg
Kabelring Ø max. 950, feste Breite min. 115mm max. 220mm Gewicht 250 kg
N.B. Auf Anfrage sind Ringwickelköpfe mit unterschiedlichen Durchmessern und Kernen erhältlich.
ORUhUBW6Dk8
Technisches Datenblatt
Höhe (mm)
1000 mm
Breite (mm)
500 mm
Länge (mm)
1000 mm
Gewicht (kg)
40 kg
Kern - Max. Durchmesser (mm)
620 mm
Kern - Min. Durchmesser (mm)
320 mm
Ring - Max. Breite (mm)
220 mm
Ring - Min. Breite (mm)
115 mm
Ringe - Max. Durchmesser (mm)
950 mm
Max. Gewicht des Rings
250 kg
Produktcode:
Video ansehen
Zubehör auf Anfrage
KIT-WI-241
Satz drahtlose Datenübertragung
SATZ DRAHTLOSE DATENUEBERTRAGUNG
1 Stk Art. BO-TRD-WI:
Antenneausstattung für drahtlose Datenübertragung
BEMERKUNG: WLAN-Abdeckung im Arbeitsbereich erforderlich
1 Stk Art. ST-BA:
BARCODE-Etikettendrücker (102x152 weißes Papier)
1 Stk Art. IRD-WI:
Software zum Daten-Senden/Empfangen und Abholungslogik
Schnittkennzeichnung
Kabellänge zu schneiden ( Metern)
Kabeltypologie (Beispiel: Gummimantel, felxibel, usw.)
Kabelstruktur (Beispiel: 4x1,5 – 5x 6)
Ortung von Kabellager mit Trommelregal (Beispiel Kabellager 1 )
Ortung von Trommelregal-Reihe
Ortung von Trommelregal-Feld
Ortung von Trommelregal-Ebene (Beispiel: Ebene 2)
Rückgabe-Daten für ERP:
Rückgabe von Schnittkennzeichnung
Rückagabe von geschniette Länge (Metern)
OA/10Q60/OM/MID-SO
Präzisionsmessgerät mit elektronischem Display
MID EICHUNG
Ersetzt OA/10Q60/OM
Technisches Datenblatt
Höhe (mm)
450 mm
Breite (mm)
370 mm
Länge (mm)
640 mm
Gewicht (kg)
60 kg
Min./Max. Kabeldurchmesser (mm)
60 mm
Messgenauigkeit
± 0,5 %
OA10Q60OM-APRI
Erleichtert die Eingabe von Kabeltypen.
Möglichkeit zum Wickeln und Messen von Kabeln mit Kopf, z. B. mit Steckdosen, die sonst nicht durch das Messgerät laufen würden.
Geeignet für Messköpfe 5 - 60 mm
Zubehör nicht mit dem Schneidevorrichtung kompatibel
Ersetzt das Messgerät als Zubehör inbegriffen
AyPyFsNcwlg
Produktcode:
HINZUFÜGEN
Video ansehen
VSFC0011-CD15
Variable minimale und maximale Zugeinstellung je nach Trommel / Wickelkopf (siehe Tabelle) zum Aufwickeln von Glasfaserkabeln und kleinen Kabeln.
Antriebseinheit mit variabler Drehmomenteinstellung
Potentiometer zum Einstellen des Zugs
PZA300-15/80
Automatische Spannzangen mit doppelter Motorisierung zum Heranziehen der Kabeltrommeln.
Die Spannzangen PZA-300 garantieren ein sicheres und schnelles Einspannen der Trommeln, zeitgleich mit der Schließung der Arme.
Keine Nachschubstange notwendig
Kompletter Bausatz für Maschinen der Serie CD-15 ohne automatische Einspannung für Kerndurchmesser 80mm
ruZDJ23uGB0
MA
Automatische Messung des Kabeldurchmessers
Automatische Messung des Kabelaußendurchmessers: Mit diesem System wird die manuelle, mit Kaliber durchgeführte Kabelmessung überflüssig. (Diese Messung unterliegt Ablesefehlern, die zu einer ungenauen Schichtung des Kabels führen)
Produktcode:
HINZUFÜGEN
Video ansehen
OE-15-B-R-10
Ausziehbarer Ringwickelkopf
Ringwickelkopf, ausziehbare Version für CD-15/BM2, ersetzt OE-B-15.
Yqgu1koyzmM
Technisches Datenblatt
Höhe (mm)
1000 mm
Breite (mm)
500 mm
Länge (mm)
1000 mm
Gewicht (kg)
40 kg
Kern - Max. Durchmesser (mm)
520 mm
Kern - Min. Durchmesser (mm)
320 mm
Ringe - Max. Breite (mm)
200 mm
Ring - Min. Breite (mm)
90 mm
Ringe - Max. Durchmesser (mm)
950 mm
Max. Gewicht des Rings
250 kg
RG-15
Zwei drehbare Rückräder zur Beförderung in Querrichtung.
Wird der Artikel ER-CA-B-O-15 ausgewählt, ist dieses Zubehör notwendig.
ERCA-LV
ZUM LEERHANDLING
Vorderen oder seitlichen Anschluss auswählen (siehe Zubehör)
Elektrorad mit Wechselstrom zum Handling der leeren Maschine.
Leistung 0,37KW
Variable Geschwindigkeit 0-27 m/min
Vorwärts-/Rückwärtsgang
N.B.: Wird dieses optionale Zubehör gewählt, ist es für Beförderungen in Querrichtung mit den Drehrädern zu kombinieren.
fXh1-wmsIGQ
Produktcode:
HINZUFÜGEN
Video ansehen
ATL-LV-CD15
Seitlicher Anschluss für ERCa - Leerhandling
SEITLICHER Anschluss für ERCA-LV an CD15
fXh1-wmsIGQ
ATF-LV-CD15
Vorderer Anschluss für ERCa - Leerhandling
VORDERER Anschluss für ERCA-LV an CD15
fXh1-wmsIGQ
BA-ERCA-LV
Batterie für das unabhängige Leerhandling der Maschine
Batteriebetriebenes Stromversorgungsmodul 24 V Gleichstrom mit Batterieladegerät für Art. ER-CA-LV Die Maschine kann ohne Netzanschluss von einem Trommelregal zum anderen bewegt oder zum Beispiel zum Transport von leeren Trommeln verwendet werden. Gebrauchszeit 8 Stunden Ladedauer zirka 8 Stunden (nachts). Keine Wartung, Trockenbatterien! Lebensdauer der Batterien: 6-8 Jahre
BBN5Ye9SZL8
Produktcode:
HINZUFÜGEN
Video ansehen
ERCA-PC
ZUM HANDLING DES BESTÜCKTEN GERÄTS
Vorderen oder seitlichen Anschluss auswählen (siehe Zubehör)
Elektrorad mit Wechselstrom zum Handling der beladenen Maschine.
Leistung 1,50 KW
Geschwindigkeit 0-27m/Min
Vorwärts-/Rückwärtsgang
N.B. Wird dieses optionale Zubehör gewählt, ist es für Beförderungen in Querrichtung mit Drehrädern zu kombinieren.
fXh1-wmsIGQ
ATL-PC-CD15
Seitlicher Anschluss für ERCa - Handling des bestückten Geräts
SEITLICHER Anschluss für ERCA-PC an CD15
fXh1-wmsIGQ
ATF-PC-CD15
Vorderer Anschluss für ERCa - Handling des bestückten Geräts
VORDERER Anschluss für ERCA-PC an CD15
fXh1-wmsIGQ
Produktcode:
HINZUFÜGEN
Video ansehen
BA-ERCA-PC
Batterie für das unabhängige Handling der bestückten Maschine
Batteriebetriebenes Stromversorgungsmodul 24 V Gleichstrom mit Batterieladegerät für Art. ER-CA-PC Die Maschine kann ohne Netzanschluss von einem Trommelregal zum anderen bewegt oder zum Beispiel zum Transport von leeren Trommeln verwendet werden. Gebrauchszeit 8 Stunden Ladedauer zirka 8 Stunden (nachts). Keine Wartung, Trockenbatterien! Lebensdauer der Batterien: 6-8 Jahre
BBN5Ye9SZL8
BA-CD15/24/180
Stromversorgung über Batterie vollkommen unabhängig vom Stromnetz 220-380 Volt
Batteriebetriebenes Stromversorgungsmodul 24 V Gleichstrom mit Batterieladegerät. Gebrauchszeit 8 Stunden Fällt die Stromversorgung mit 24 V Gleichstrom aus, kann die Maschine an Wechselstrom 220V angeschlossen werden. Ladedauer zirka 8 Stunden (nachts). Keine Wartung, Trockenbatterien!. Lebensdauer der Batterien: 6-8 Jahre O8Yjavvl1Q8
TELEA-ET
Remote-Support über Ethernet
Direkte Verbindung über ETHERNET (Internetkabel): zu empfehlen, falls Ihre Firma über ein Ethernet-Netzwerk verfügt.
Ermöglicht schnelles Arbeiten Garantiert eine Verbindung ohne Unterbrechungen, um - auch umfangreiche -Änderungen am laufenden Programm vorzunehmen. Software-Updates Fehlerortung und -behebung.
Produktcode:
HINZUFÜGEN
Video ansehen
FUN-TRA
Kabelziehseile für Aufwickler :
Stahlziehseil (Durchmesser auf Anfrage) Hanfziehseil Halbstarres Seil für Anwendungen mit Längenmessgerät Ringschrauben zum Auswechseln des Kabelstrumpfs Zugösen eqo74zP4sig
COL-LANE-1
Luftkabel-Verbindung zum Stromsammlerring
Stromsammlerring zur Speisung der Maschinen von oben
TC-BA-30
Batteriebetriebener Kabelschneider
Batteriebetriebener Kabelschneider für Kupfer- und Aluminiumkabel. Max. Kabeldurchschnitt 32mm Dauer des Schneidevorgangs: 4 Sek. Zwei Schneidegeschwindigkeiten Gewicht kg 3.0. Batterie 1x1,5Ah yLd3DdYSESk
Produktcode:
HINZUFÜGEN
Video ansehen
CHIOD50-BAT
Batteriebetriebene Nagelmaschine
Batteriebetriebene Nagelmaschine 18V Druckluft-Nagelpistole Magazin für 47 Nägel Gewicht 4.8 kg Zubehör: 2 Batterien und 1 Ladegerät Besonders leistungsstark
Schnell Gut ausgewuchtet. Max. Nagellänge 50-90 mm Nageldurchmesser 6.8-7.7 mm
J3B_v7NmtPw
