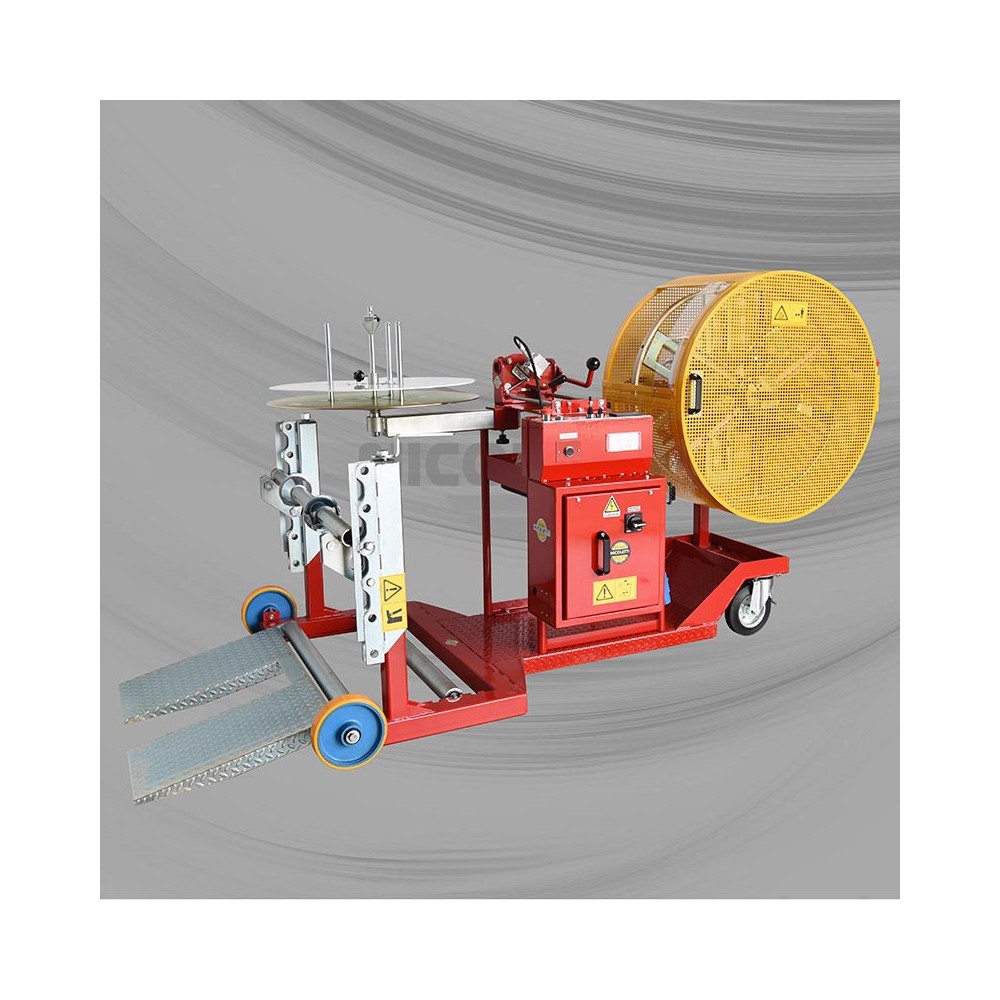

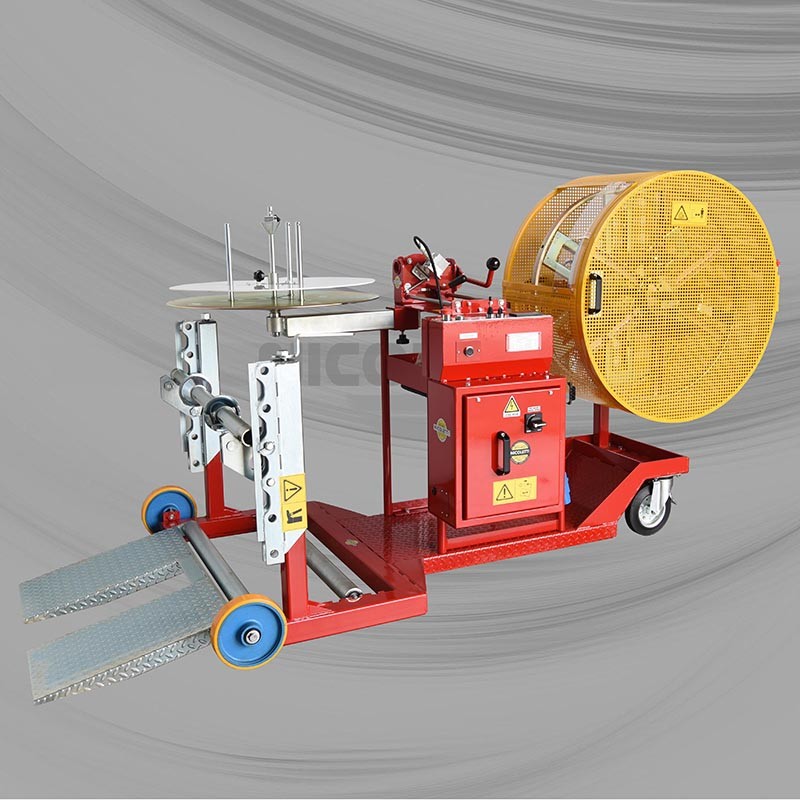

Арт. ASB1-M/V/OE800 - Механизированный перематыватель с бобины в моток и с мотка в моток
БАЗА - Для низких объемов производства
Код:
ASB1-M/VEL-VAR/CM-15/OE-S
Внимание: последние товары на складе!
Дата наличия:
Техническая карта
Высота машины (мм)
1114 mm
Ширина машины (мм)
1160 mm
Длина машины (мм)
2163 mm
Масса (кг)
250 kg
Суммарная мощность (кВт)
0.37 KW
Мин./макс. число оборотов (об/мин на мотке)
0-70 g/min
Устройство для намотки мотков - макс. диаметр сердцевины мотков (мм)
620 mm
Устройство для намотки мотков - мин. диаметр сердцевины мотков (мм)
320 mm
Устройство для намотки мотков - макс. ширина мотков (мм)
220 mm
Устройство для намотки мотков - мин. ширина мотков (мм)
115 mm
Разматыватель - Макс. диаметр бобин (мм)
1200 mm
Разматыватель - Мин. диаметр бобин (мм)
600 mm
Разматыватель - Макс. грузоподъемность бобин
1600 kg
Разматыватель - Диаметр диска (мм)
700 mm
Разматыватель - Макс. диаметр сердцевины мотков (мм)
320 mm
Разматыватель - Мин. диаметр сердцевины мотков (мм)
80 mm
Разматыватель - Высота мотка (мм)
250 mm
Грузоподъемность (кг)
250 kg
Комплектующие включены
VEL-VAR
Регулируемая скорость 0-70 об/мин. Управление приводным инвертором с манипулятором. -g0jhrWxkD8
OE-S
Устройство для намотки мотков
Устройство для намотки мотков вариант с извлекаемым колесом для серии AS.
Сердцевина цилиндрическая на наматывании и коническая на извлечении для облегчения извлечения мотка.
Возможность изменения Ø сердцевины от 320 до 620 мм шаг 50 мм
Габарит: Ø 800 мм шир. 500 мм
Масса: 40 кг
Моток Ø макс. 750, фикс. ширина мин. 115 мм макс. 220 мм масса 100 кг
Важное примечание: на заказ поставляются устройства для намотки мотков с различными Ø и сердцевинами.
ORUhUBW6Dk8
Техническая карта
Высота (мм)
1000 mm
Ширина (мм)
500 mm
Длина (мм)
1000 mm
Масса (кг)
40 kg
Сердцевина - макс. диаметр (мм)
620 mm
Сердцевина - мин. диаметр (мм)
320 mm
Моток - макс. ширина (мм)
220 mm
Моток - мин. ширина (мм)
115 mm
Мотки - макс. диаметр (мм)
750 mm
Масса макс. мотка
250 kg
CM-15
Измеритель. Допуск для кабелей диаметром макс. 35 мм ± 1,5% (круглые кабели с покрытием).
Встроенный нож для кабелей макс. диаметр 15 мм.
MjFeAJWDupQ
Техническая карта
Высота (мм)
170 mm
Ширина (мм)
250 mm
Длина (мм)
260 mm
Масса (кг)
6 kg
Мин./макс. диаметр кабеля (мм)
2-35 mm
Допуск измерения (±%)
± 1.5%
Код товара:
Смотреть видеоролик
Комплектующие на заказ
KIT-WI
Kit for wireless data communication
KIT FOR WIRELESS DATA COMMUNICATION
N. 1 Art. BO-TRD-WI:
Box for wireless data transmission
REMARK: WLAN coverage for the working area is needed
N. 1 Art. ST-BA:
Label printer (size 102x152 BARCODE white paper)
N. 1 Art. IRD-WI:
Software for data sending/receiving and picking logics
Example for data exchange between ERP and the machine:
Cable cut identification code no.
Required cable lenth to be cut in meters
Cable typology (ex. rubber lining, flexible, etc)
Cable composition (ex. 4x1,5 – 5x 6);
Drum racking warehouse location (ex. warehouse #1)
Location for drum racking row
Location for drum racking lane
Location for drum racking level (ex. 2nd level)
Return data for ERP:
Return for cable cut identification code
Return for cut cable length in meters
NE-218
Электронный измеритель-программатор
Счетчик-программатор метров 6 цифр, привод энкодером.
RIL-MOVE-2
Электромеханический датчик перемещения машины
Прерывает работу машины при резких движениях. Очень важное комплектующее, т.к. предупреждает травмирование оператора и повреждения машины при блокировке кабеля на этапе взятия (механическая блокировка).
2BoVkMocW7Y
Код товара:
ДОБАВИТЬ К ПРЕД.
Смотреть видеоролик
VSFC0011-OEVE
Variable minimum and maximum pulling adjustment according to the drum/coiling head (see table) to wind fiber-optic and small sized sensitive cables.
Drive unit with variable torque adjustment
Potentiometer to adjust the pulling
EF-17
Электротормоз на колесе разматывания.
OE-800-R-AN
Устройство для намотки мотков
Устройство для намотки мотков в убирающемся варианте для машин серии AS
Yqgu1koyzmM
Техническая карта
Высота (мм)
1000 mm
Ширина (мм)
800 mm
Длина (мм)
1000 mm
Сердцевина - мин. диаметр (мм)
320 mm
Моток - макс. ширина (мм)
200 mm
Моток - мин. ширина (мм)
90 mm
Мотки - макс. диаметр (мм)
750 mm
Масса макс. мотка
100 kg
Код товара:
ДОБАВИТЬ К ПРЕД.
Смотреть видеоролик
OE-400
Быстродействующее устройство для намотки мотков
Быстродействующее устройство для намотки мотков Фиксированная разжимаемая сердцевина Колесо сдерживания быстрого срабатывания 3 обвязки под 120°. Габариты: Ø400 мм толщина 260 мм Масса: 15 кг Диаметр сердцевины: 80÷260 мм на заказ шаг 20 мм фиксированный Ширина сердцевины: 4 0÷140 мм на заказ шаг 20 мм Грузоподъемность мотка: 30 кг OrrfKq1v6do
Техническая карта
Высота (мм)
400 mm
Ширина (мм)
250 mm
Длина (мм)
400 mm
Масса (кг)
15 kg
Сердцевина - макс. диаметр (мм)
260 mm
Сердцевина - мин. диаметр (мм)
80 mm
Моток - макс. ширина (мм)
140 mm
Моток - мин. ширина (мм)
40 mm
Масса макс. мотка
30 kg
OA/10Q60
Измеритель для кабелей диаметром 5-60 мм.
Допуск +- 1,5% (круглые кабели с покрытием).
Важное примечание: возможность установки счетчика метров для кабелей диаметром от мин. 5 мм a макс. 100 мм.
JJe5DICuCag
Техническая карта
Высота машины (мм)
380 mm
Ширина машины (мм)
400 mm
Длина машины (мм)
400 mm
Масса (кг)
32 kg
Мин./макс. диаметр кабеля (мм)
5-60 mm
Точность измерения
± 1,5 %
CONV
Направляющая кабеля.
См. арт. 15110160
Код товара:
ДОБАВИТЬ К ПРЕД.
Смотреть видеоролик
BA-ASM-16//24/52
Питание для машины на аккумуляторах, полностью автономное от сети 220-380 Вольт
Модуль питания на аккумуляторах постоянного тока 24 Вольт с зарядным устройством. Автономность работы 8 часов При простое питание 24 В пост. тока. Машина реверсируется переменным током. 220 В. Продолжительность зарядки ок. 8 ч (в ночное время). Не требует техобслуживания Сухие аккумуляторы. Срок службы аккумуляторов 6-8 лет JtYDbPKy4ek
TC-BA-30
Устройство для резки кабелей с аккумулятором
Устройство с аккумулятором для резки кабелей из меди и алюминия. Макс. Ø резки 32 мм Продолжительность резки 4 секунды Две скорости резки Масса кг 3.0. Аккумулятор 1x1,5Ah yLd3DdYSESk
