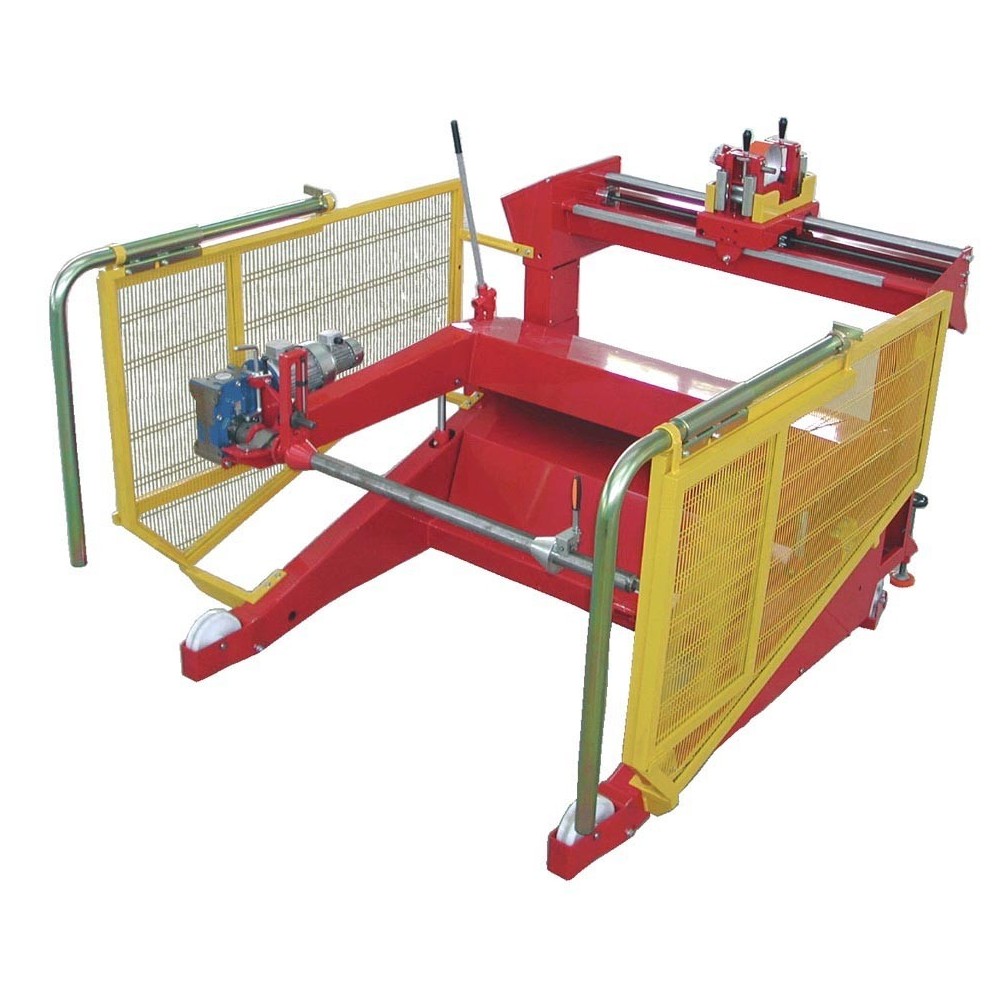

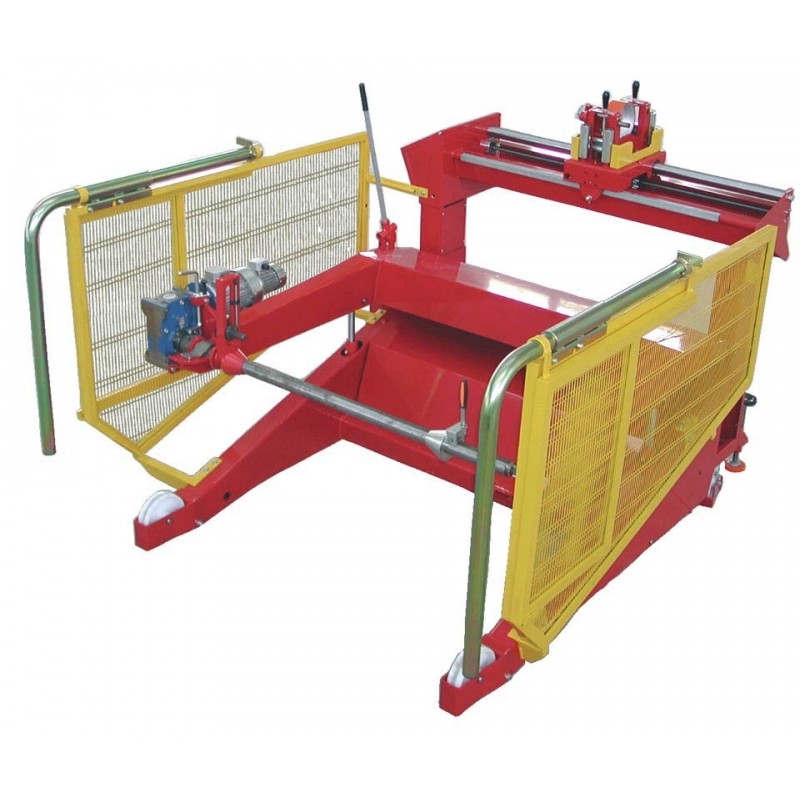

Арт. CD22-M3 - Грузоподъемность 4000 кг - Бобины Ø мин. 800 мм Ø макс. 2200 мм
БАЗА - макс. 10 операций в среднем в день
Код:
CD-22-M3/OA10Q60/SE1/ST-EL
Внимание: последние товары на складе!
Дата наличия:
Техническая карта
Высота машины (мм)
1700 mm
Ширина машины (мм)
2600 mm
Длина с активными защитами (мм)
4100 mm
Масса в порожнем состоянии (кг)
650 kg
Бобины - Макс. диаметр (мм)
2200 mm
Бобины - Мин. диаметр (мм)
800 mm
Бобины - Максимальная ширина (мм)
1350 mm
Бобины - Минимальная ширина (мм)
300 mm
Бобины - Грузоподъемность макс. (кг)
4000 kg
Суммарная мощность (кВт)
3.0 KW
Крутящий момент
843 nm
Скорость перемещение машины
4 km/h
Мин./макс. число оборотов (об/мин на бобине)
0-70/min
Комплектующие включены
OA/10Q60
Измеритель для кабелей диаметром 5-60 мм.
Допуск +- 1,5% (круглые кабели с покрытием).
Важное примечание: возможность установки счетчика метров для кабелей диаметром от мин. 5 мм a макс. 100 мм.
JJe5DICuCag
Техническая карта
Высота машины (мм)
380 mm
Ширина машины (мм)
400 mm
Длина машины (мм)
400 mm
Масса (кг)
32 kg
Мин./макс. диаметр кабеля (мм)
5-60 mm
Точность измерения
± 1,5 %
STRAT-MAN
Устройство для послойной намотки
Привод узла измерения для послойной намотки кабеля трапециевидным винтом; при помощи боковой рукоятки; позволяет оператору работать сбоку в соответствии с нормами по охране труда
SE-ST-SV
Гидравлический агрегат подъема кронштейнов
Подъем с приводом от электрогидравлического агрегата. Оснащение электрогидравлическими кронштейнами.
Код товара:
Смотреть видеоролик
Комплектующие на заказ
KIT-WI
Kit for wireless data communication
KIT FOR WIRELESS DATA COMMUNICATION COMPONENTS:
N. 1 Art. BO-TRD-WI:
Box for wireless data transmission
REMARK: WLAN coverage for the working area is needed
N. 1 Art. ST-BA:
Label printer (size 102x152 BARCODE white paper)
N. 1 Art. IRD-WI:
Software for data sending/receiving and picking logics
Example for data exchange between ERP and the machine:
Cable cut identification code no.
Required cable lenth to be cut in meters
Cable typology (ex. rubber lining, flexible, etc)
Cable composition (ex. 4x1,5 – 5x 6);
Drum racking warehouse location (ex. warehouse #1)
Location for drum racking row
Location for drum racking lane
Location for drum racking level (ex. 2nd level)
Return data for ERP:
Return for cable cut identification code
Return for cut cable length in meters
CAR-A/18-30/CD22/100
Тележка с перемещением на колесах с гидравлическим подъемом с ручным насосом
Тележка на колесах с ручным подъемом Значительно облегчает загрузку стержня в отверстие бобины
Операция без физических усилий
t4zc-vpe3iE
RIL-MOVE-2
Электромеханический датчик перемещения машины
Прерывает работу машины при резких движениях. Очень важное комплектующее, т.к. предупреждает травмирование оператора и повреждения машины при блокировке кабеля на этапе взятия (механическая блокировка).
2BoVkMocW7Y
Код товара:
ДОБАВИТЬ К ПРЕД.
Смотреть видеоролик
OE-22
Устройство для намотки мотков
Устройство для намотки мотков вариант с извлекаемым колесом для CD-22.
Цилиндрическая сердцевина на наматывании и коническая на извлечении для облегчения извлечения мотка.
Возможность изменения Ø сердцевины от 320 до 620 мм шаг 50 мм
Габарит: Ø 1000 мм шир. 500 мм
Масса: 40 кг
Моток Ø макс. 950, фикс. ширина мин. 115 мм макс. 220 мм масса 250 кг
Важное примечание: на заказ поставляются устройства для намотки мотков с различными Ø и сердцевинами.
ORUhUBW6Dk8
Техническая карта
Высота (мм)
1000 mm
Ширина (мм)
650 mm
Длина (мм)
1000 mm
Масса (кг)
42 kg
Сердцевина - макс. диаметр (мм)
620 mm
Сердцевина - мин. диаметр (мм)
320 mm
Моток - макс. ширина (мм)
220 mm
Моток - мин. ширина (мм)
115 mm
Мотки - макс. диаметр (мм)
950 mm
Масса макс. мотка
250 kg
OA10Q60OM-APRI
Facilitates the entry of any type of cable.
Possibility of winding and measuring also headed cables, for example with sockets, which otherwise would not pass through the meter counter.
Suitable for meter heads 5- 60mm
Accessory not compatible with cutter
Replaces the meter head among the accessories included.
AyPyFsNcwlg
VSFC0011-CD22
Variable minimum and maximum pulling adjustment according to the drum/coiling head (see table) to wind fiber-optic and small sized sensitive cables.
Drive unit with variable torque adjustment
Potentiometer to adjust the pulling
Код товара:
ДОБАВИТЬ К ПРЕД.
Смотреть видеоролик
ERCA-PV
ДЛЯ ПЕРЕМЕЩЕНИЯ В ПОРОЖНЕМ СОСТОЯНИИ
Выбрать передний или боковой соединитель (см. комплектующие)
Электроколесо переменного тока для перемещения порожней машины.
Мощность 1,1 кВт
Скорость перемещения 0-27 м/мин
Ход вперед/назад
Важное примечание При выборе этой опции для поперечного перемещения необходимо сочетание с поворотными колесами
fXh1-wmsIGQ
ATF-PV-CD22/40
передний соединитель для erca в порожнем состоянии
Соединитель для ERCA-PV на CD22 и CD40
ПЕРЕДНИЙ
fXh1-wmsIGQ
ERCA-PC
ДЛЯ ПЕРЕМЕЩЕНИЯ ПОД НАГРУЗКОЙ
Выбрать передний или боковой соединитель (см. комплектующие)
Электроколесо переменного тока для перемещения загруженной машины.
Мощность 0,55 кВт
Регулируемая скорость перемещения 0-27 м/мин
Ход вперед/назад
Важное примечание При выборе этой опции для поперечного перемещения необходимо сочетание с поворотными колесами
fXh1-wmsIGQ
Код товара:
ДОБАВИТЬ К ПРЕД.
Смотреть видеоролик
ATF-PC-CD22/40
Передний соединитель для erca под нагрузкой
Соединитель для ERCA-PC на CD22 и CD40
ПЕРЕДНИЙ
fXh1-wmsIGQ
TC-40
Ручное устройство с храповиком для резки кабелей из меди и алюминия.
Масса 0,89 кг
Длина 310 мм
Макс. Ø резки 52 мм
rlNqyhcptGg
FUN-TRA
Трос для зацепления и протягивания кабелей на наматывателе, включающий :
Секция кабельного чулка (диаметры на заказ) Секция протяжного троса из пакли Секция полужесткого троса для пропускания счетчика метров Секция рым-болта для замены чулка Секция петли зацепление
eqo74zP4sig
Код товара:
ДОБАВИТЬ К ПРЕД.
Смотреть видеоролик
CHIOD50-BAT
Гвоздезабиватель с аккумулятором
Гвоздезабиватель с аккумулятором 18 В
Выстреливание камерой с сжатым воздухом
Вместимость 47 гвоздей
масса 4.8 кг
Оснащение: 2 аккумулятора и 1 зарядное устройство
Очень мощный
Быстродействующий
Хорошо сбалансированный.
Макс. длина гвоздей 50-90 мм
Диаметр гвоздей 6.8-7.7 мм
J3B_v7NmtPw
TC-BA-30
Устройство для резки кабелей с аккумулятором
Устройство с аккумулятором для резки кабелей из меди и алюминия.
Макс. Ø резки 32 мм
Продолжительность резки 4 секунды
Две скорости резки
Масса кг 3.0.
Аккумулятор 1x1,5Ah
yLd3DdYSESk
