AVOMAT-16
Hochleistung - Durchschnittlich über 150 Arbeitsvorgänge am Tag, je nach Abwickler
Achtung: letzte Stücke im Lager!
Verfügbarkeitsdatum:
Technisches Datenblatt
| Höhe der Maschine (mm) |
1700 mm |
| Breite der Maschine (mm) |
2500 mm |
| Länge der Maschine (mm) |
2900 mm |
| Trommeln - Max. Tragfähigkeit (kg) |
3000 kg |
| Gesamtleistung (KW) |
13 KW |
| Genutzte Leistung (KW)“ |
11 KW |
| Min./max. Drehzahl (U/Min. der Trommel) |
0-240 |
| Max. Geschwindigkeit (m/min) |
0-500 m/min |
| Max. Aufwickel-Drehmoment (N/m) |
890 Nm |
| Abmaß (±%) |
±0,5 % |
| Aufwickler - Max. Trommeldurchmesser (mm) |
1600 mm |
| Aufwickler - Max. Trommelbreite (mm) |
1204 mm |
| Aufwickler - Min. Trommeldurchmesser (mm) |
100 mm |
| Aufwickler - Min. Trommelbreite (mm) |
300 mm |
| Am Arm montierter Ringwickelkopf - Max. Ringdurchmesser (mm) |
890 mm |
| Am Arm montierter Ringwickelkopf - Max. Kerndurchmesser (mm) |
520 mm |
| Am Arm montierter Ringwickelkopf - Min. Kerndurchmesser (mm) |
320 mm |
| Am Arm montierter Ringwickelkopf - Max. Ringbreite (mm) |
200 mm |
| Am Arm montierter Ringwickelkopf - Min. Ringbreite (mm) |
90 mm |
Zubehör inbegriffen
PZA300-15/80-S-AUT
Automatische Spannzangen für Abwickler
Automatische am Abwickler montierte Spannzangen mit doppelter Motorisierung zum Heranziehen der Kabeltrommeln.
Die Spannzangen PZA-300 garantieren ein sicheres und schnelles Einspannen der Trommeln, zeitgleich mit der Schließung der Arme.
Keine Nachschubstange notwendig, diese ist dennoch an der Spannzange vorhanden.
Für Kerndurchmesser 80mm.
20raXckPfSE
OA/10Q60/OM/A
GEEICHTES Längenmessgerät
- Aus Stahlblech gefertigt.
- Mit Ofenlackierung.
- Kabeldurchmesser max. 60mm.
- Abmaß ±0,5%.
- Intern geeicht von Meccanica Nicoletti.
mYv2dASpC9M
Technisches Datenblatt
| Höhe (mm) |
450 mm |
| Breite (mm) |
370 mm |
| Länge (mm) |
640 mm |
| Gewicht (kg) |
60 |
| Max. Kabeldurchmesser (mm) |
5-60 mm |
| Abmaß (±%) |
±0,5% |
MA-AVOM
Automatische Messung des Kabeldurchmessers
Automatische Messung des Kabeldurchmessers: mit diesem System wird die manuelle Kabelmessung überflüssig.
Die manuelle Messung unterliegt verschiedenen Fehlern und führt zu einer unkorrekten Kabelschichtung.
Produktcode:
Video ansehen
STRAT-LASER-16
Automatische Schichtung mit LASER- Kontrolle
- Automatische Schichtung mit LASER-Kontrolle (siehe Position [12] auf dem technischen Datenblatt)
- Automatische Messung des Kabeldurchmessers (siehe Position [3] auf dem technischen Datenblatt)
- Kabellängenmesseinheit mit automatischer Öffnung und Schließung der waagrechten und senkrechten Kabelspulrollen, für Kabel min. Ø5mm max. Ø60mm, Abmaß ±0,5%(siehe Position [3] auf dem technischen Datenblatt)
3Z32asS9w04
PLC-CD-AVOM
Personal Computer für industrielle Anwendungen
Personal Computer für industrielle Anwendungen (Schneider). Der Arbeitszyklus wird völlig autonom, ohne Bediener gesteuert: Beschleunigung, Arbeitsgeschwindigkeit, Verlangsamung, Messung, Schichtung, Schnitt und Trommelsenkung.
TC-1-60
Kabelschere für Kabel mit max. Ø 60 mm
Elektrohydraulische Schneidemaschine zum Schneiden von Kabeln mit Durchmesser bis 60mm
Zum Schneiden von Stahlseilen: bis Durchmesser 22-23mm mit Spezialklingen
N.B.: Es besteht die Möglichkeit, die Kabelschere zu montieren, die Kabeldurchmesser bis 100mm schneidet
Zur genauen Angabe der Kabeltypen füllen Sie bitte das Datenformular aus.
Z0Jb9I62xrs
Produktcode:
Video ansehen
OE-15-B-R-10-INC
Im Arm eingebauter Ringwickelkopf
Im Arm eingebauter Ringwickelkopf, mit manueller Kabeleinführung, ausziehbarem Ringkopf mit manueller Korböffnung, Ø1000mm Breite 90÷200mm fester Kern 320mm (auch möglich fester Kern 520mm) (siehe Position [6B] auf dem technischen Datenblatt).
geu-i89uTQU
Technisches Datenblatt
| Am Arm montierter Ringwickelkopf - Max. Ringdurchmesser (mm) |
890 mm |
| Am Arm montierter Ringwickelkopf - Max. Kerndurchmesser (mm) |
520 mm |
| Am Arm montierter Ringwickelkopf - Min. Kerndurchmesser (mm) |
320mmm |
| Am Arm montierter Ringwickelkopf - Max. Ringbreite (mm) |
200 mm |
| Am Arm montierter Ringwickelkopf - Min. Ringbreite (mm) |
100 mm |
Produktcode:
Video ansehen
Zubehör auf Anfrage
KIT-WI-241
Satz drahtlose Datenübertragung
SATZ DRAHTLOSE DATENUEBERTRAGUNG
BESTANDTEILE:
1 Stk Art. BO-TRD-WI:
- Antenneausstattung für drahtlose Datenübertragung
- BEMERKUNG: WLAN-Abdeckung im Arbeitsbereich erforderlich
1 Stk Art. ST-BA:
- BARCODE-Etikettendrücker (102x152 weißes Papier)
1 Stk Art. IRD-WI:
- Software zum Daten-Senden/Empfangen und Abholungslogik
Beispiel von Datenübetragung zwischen ERP und Maschine:
- Schnittkennzeichnung
- Kabellänge zu schneiden ( Metern)
- Kabeltypologie (Beispiel: Gummimantel, felxibel, usw.)
- Kabelstruktur (Beispiel: 4x1,5 – 5x 6)
- Ortung von Kabellager mit Trommelregal (Beispiel Kabellager 1 )
- Ortung von Trommelregal-Reihe
- Ortung von Trommelregal-Feld
- Ortung von Trommelregal-Ebene (Beispiel: Ebene 2)
Rückgabe-Daten für ERP:
- Rückgabe von Schnittkennzeichnung
- Rückagabe von geschniette Länge (Metern)

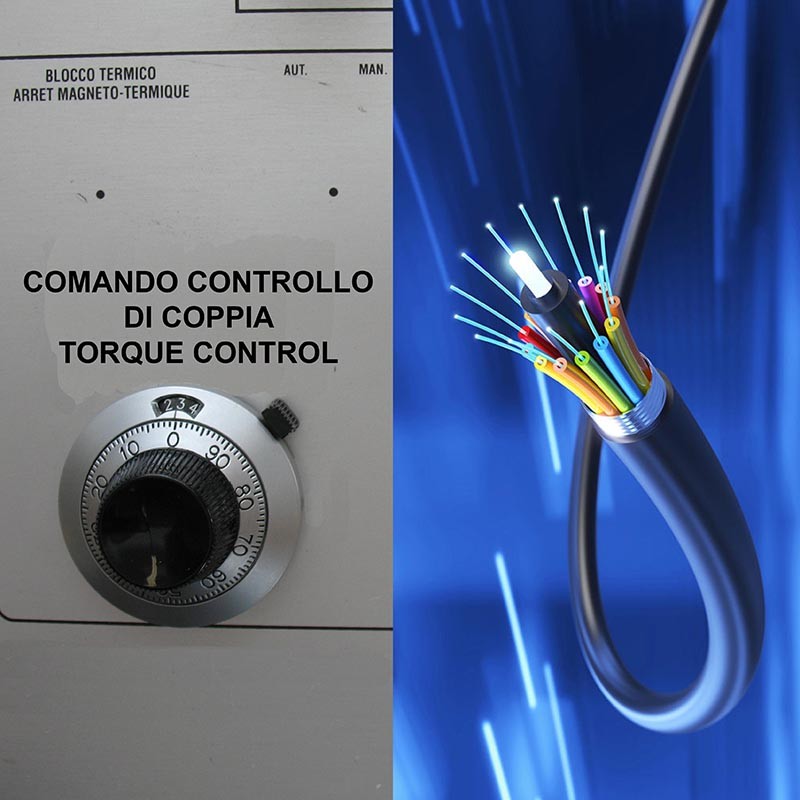

VSFC0011-AVOMAT
- Variable minimale und maximale Zugeinstellung je nach Trommel / Wickelkopf (siehe Tabelle) zum Aufwickeln von Glasfaserkabeln und kleinen Kabeln.
- Antriebseinheit mit variabler Drehmomenteinstellung
- Potentiometer zum Einstellen des Zugs
TELEA-ET
Remote-Support über Ethernet
Direkte Verbindung über ETHERNET (Internetkabel): zu empfehlen, falls Ihre Firma über ein Ethernet-Netzwerk verfügt.
- Ermöglicht schnelles Arbeiten
- Garantiert eine Verbindung ohne Unterbrechungen, um - auch umfangreiche -Änderungen am laufenden Programm vorzunehmen.
- Software-Updates
- Fehlerortung und -behebung.
