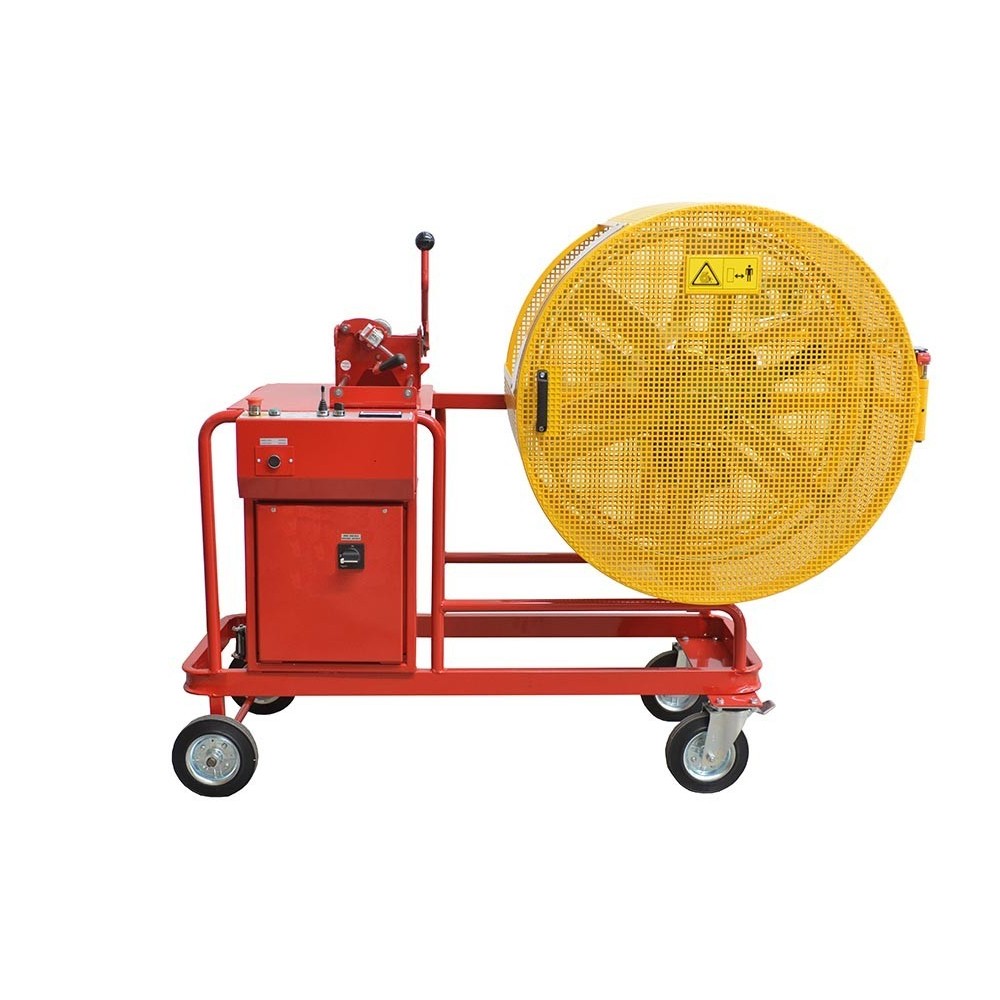

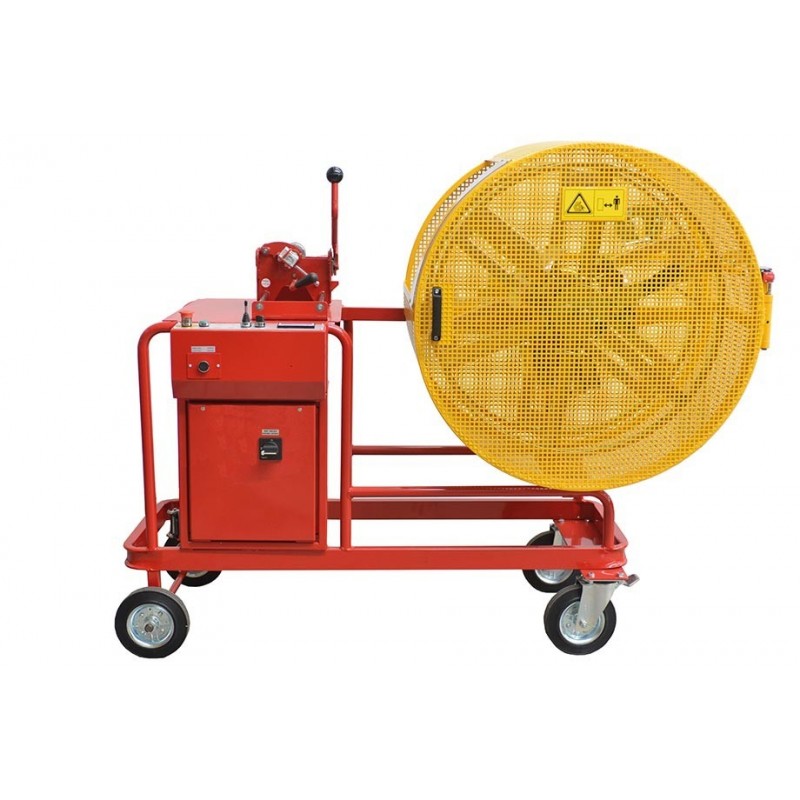

Art. ASM-16-R/V - Motorisierter Ringaufwickler
Für niedrige Arbeitslasten
Code:
ASM-16-R/VEL-VAR/CM-15/OE-S
Achtung: letzte Stücke im Lager!
Verfügbarkeitsdatum:
Technisches Datenblatt
Höhe der Maschine (mm)
1400 mm
Breite der Maschine (mm)
800 mm
Länge der Maschine (mm)
1960 mm
Gewicht (kg)
130 kg
Gesamtleistung (KW)
0.37 KW
Min./max. Drehzahl (U/Min. des Rings)
0-70/min
Ringwickelkopf - Max. Ringkerndurchmesser (mm)
620 mm
Ringwickelkopf - Min. Ringkerndurchmesser (mm)
320 mm
Ringwickelkopf - Max. Ringbreite (mm)
220 mm
Ringwickelkopf - Min. Ringbreite (mm)
115 mm
Abwickler - Durchmesser des Tellers (mm)
700 mm
Abwickler - Max. Ringkerndurchmesser (mm)
320 mm
Abwickler - Min. Ringkerndurchmesser (mm)
80 mm
Abwickler - Höhe des Rings (mm)
250 mm
Gewicht (kg)
250 kg
Zubehör inbegriffen
VEL-VAR
Variable Geschwindigkeit 0-70 U/Min. Steuerung mittels Inverter, Betätigung mit Joystick. -g0jhrWxkD8
OE-S
Ringwickelkopf Version mit herausnehmbarem Rad für Serie AS.
Zylinderförmiger Kern zum Aufwickeln und kegelförmiger Kern zum Abwickeln, um die Entnahme des Kabelrings zu erleichtern.
Es besteht die Möglichkeit, den Kerndurchmesser zu verändern, von 320 bis 620mm, Abstand 50mm
Ausmaße: Ø 800mm Breite 500mm
Gewicht: 40 kg
Kabelring Ø max. 750, feste Breite min. 115mm max. 220mm Gewicht 100 kg
N.B. Auf Anfrage sind Ringwickelköpfe mit unterschiedlichen Durchmessern und Kernen erhältlich.
ORUhUBW6Dk8
Technisches Datenblatt
Höhe (mm)
1000 mm
Breite (mm)
500 mm
Länge (mm)
1000 mm
Gewicht (kg)
40 kg
Kern - Max. Durchmesser (mm)
620 mm
Kern - Min. Durchmesser (mm)
320 mm
Ring - Max. Breite (mm)
220 mm
Ring - Min. Breite (mm)
115 mm
Ringe - Max. Durchmesser (mm)
750 mm
Max. Gewicht des Rings
250 kg
CM-15
Messgerät. Abmaß für Kabel mit Durchmesser max. 35 mm ± 1,5% (umhüllte Rundkabel).
Eingebaute Schneidemaschine für Kabel mit Durchschnitt Max. 15mm.
MjFeAJWDupQ
Technisches Datenblatt
Höhe (mm)
170 mm
Breite (mm)
250 mm
Länge (mm)
260 mm
Gewicht (kg)
6 kg
Min./Max. Kabeldurchmesser (mm)
2-35 mm
Abmaß (±%)
± 1.5%
Produktcode:
Video ansehen
Zubehör auf Anfrage
KIT-WI
Satz drahtlose Datenübertragung
SATZ DRAHTLOSE DATENUEBERTRAGUNG
1 Stk Art. BO-TRD-WI:
Behählter inkl. Satz für drahtlose Datenübertragung
BEMERKUNG: WLAN-Abdeckung im Arbeitsbereich erforderlich
1 Stk Art. ST-BA:
BARCODE-Etikettendrücker (102x152 weißes Papier)
1 Stk Art. IRD-WI:
Software zum Daten-Senden/Empfangen und Abholungslogik
Schnittkennzeichnung
Kabellänge zu schneiden ( Metern)
Kabeltypologie (Beispiel: Gummimantel, felxibel, usw.)
Kabelstruktur (Beispiel: 4x1,5 – 5x 6)
Ortung von Kabellager mit Trommelregal (Beispiel Kabellager 1 )
Ortung von Trommelregal-Reihe
Ortung von Trommelregal-Feld
Ortung von Trommelregal-Ebene (Beispiel: Ebene 2)
Rückgabe-Daten für ERP:
Rückgabe von Schnittkennzeichnung
Rückagabe von geschniette Länge (Metern)
RIL-MOVE-2
Elektromechanischer Maschinenbewegungssensor
Bei Problemen wie Kabelverdrehungen, die das korrekte Abwickeln der Trommel unterbrechen, zu Rissen oder Kabelstillstand (mechanische Blockierung) führen und zu Unfällen oder Schäden an Maschine und Regal führen können, kann dieses Zubehör den Betrieb der Maschine unterbrechen .
Ein unverzichtbares Zubehör, um das Kabel ohne Kontrolle des Bedieners aufzuwickeln und auch bei hohen Geschwindigkeiten sicher arbeiten zu können.
2BoVkMocW7Y

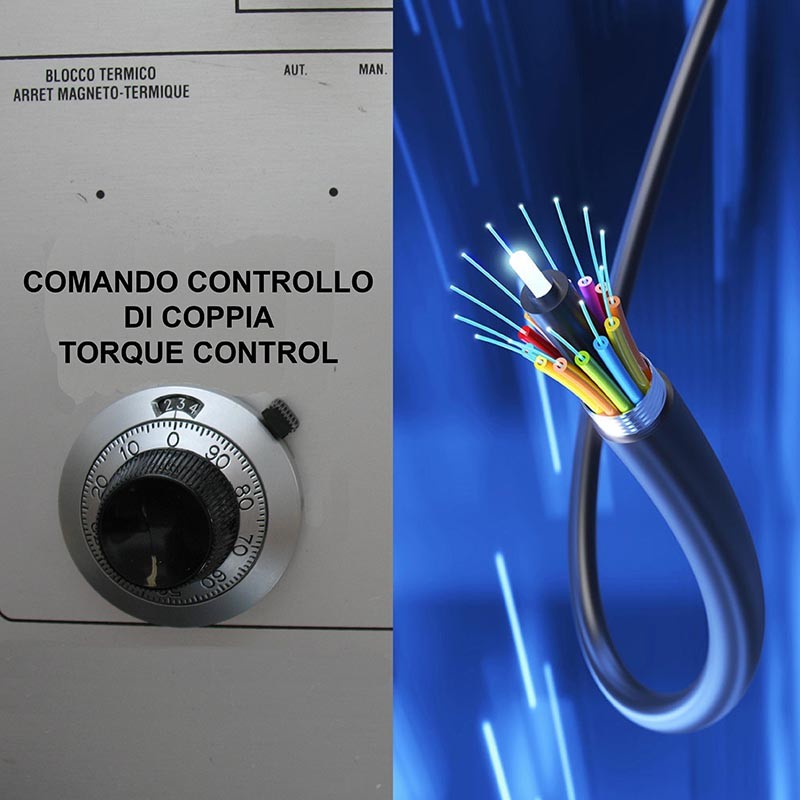

VSFC0011-OEVE
Variable minimale und maximale Zugeinstellung je nach Trommel / Wickelkopf (siehe Tabelle) zum Aufwickeln von Glasfaserkabeln und kleinen Kabeln.
Antriebseinheit mit variabler Drehmomenteinstellung
Potentiometer zum Einstellen des Zugs
Produktcode:
HINZUFÜGEN
Video ansehen
NE-218
Elektronisches Mess- und Programmiergerät
Längenmessgerät mit Programmiereinheit (6 Ziffern), Betätigung mittels Encoder.
SP00-ASM
Kabelschichtvorrichtung mit variabler Geschwindigkeit
OE-400
Ringwickelkopf mit Schnappverbindung
Ringwickelkopf mit Schnappverbindung Fester Spreizkern Begrenzungsrad mit Schnappverbindung 3 120°-Bindungen. Ausmaße: Ø400mm Tiefe 260mm Gewicht: 15 kg Kerndurchmesser: 80÷260mm auf Anfrage fester Abstand 20mm Kernbreite: 4 0÷140mm auf Anfrage Abstand 20mm Tragfähigkeit des Rings: 30kg OrrfKq1v6do
Technisches Datenblatt
Höhe (mm)
400 mm
Breite (mm)
250 mm
Länge (mm)
400 mm
Gewicht (kg)
15 kg
Kern - Max. Durchmesser (mm)
260 mm
Kern - Min. Durchmesser (mm)
80 mm
Ring - Max. Breite (mm)
140 mm
Ring - Min. Breite (mm)
40 mm
Max. Gewicht des Rings
30 kg
Produktcode:
HINZUFÜGEN
Video ansehen
OE-800-R-AN
Ringwickelkopf, ausziehbare Version für Maschinen der Serie AS
Yqgu1koyzmM
Technisches Datenblatt
Höhe (mm)
1000 mm
Breite (mm)
800 mm
Länge (mm)
1000 mm
Kern - Min. Durchmesser (mm)
320 mm
Ring - Max. Breite (mm)
200 mm
Ring - Min. Breite (mm)
90 mm
Ringe - Max. Durchmesser (mm)
750 mm
Max. Gewicht des Rings
100 kg
CONV
Kabelumlenkrolle.
Siehe Art. 15110160
T
Speisung 380 Volt Drehstrom
Speisung 380 Volt Drehstrom
Produktcode:
HINZUFÜGEN
Video ansehen
BA-ASM-16//24/52
Stromversorgung über Batterie vollkommen unabhängig vom Stromnetz 220-380 Volt
Batteriebetriebenes Stromversorgungsmodul 24 V Gleichstrom mit Batterieladegerät. Gebrauchszeit 8 Stunden Fällt die Stromversorgung mit 24 V Gleichstrom aus, kann die Maschine an Wechselstrom 220V angeschlossen werden. Ladedauer zirka 8 Stunden (nachts). Keine Wartung, Trockenbatterien!. Lebensdauer der Batterien: 6-8 Jahre JtYDbPKy4ek
TC-BA-30
Batteriebetriebener Kabelschneider
Batteriebetriebener Kabelschneider für Kupfer- und Aluminiumkabel. Max. Kabeldurchschnitt 32mm Dauer des Schneidevorgangs: 4 Sek. Zwei Schneidegeschwindigkeiten Gewicht kg 3.0. Batterie 1x1,5Ah yLd3DdYSESk
