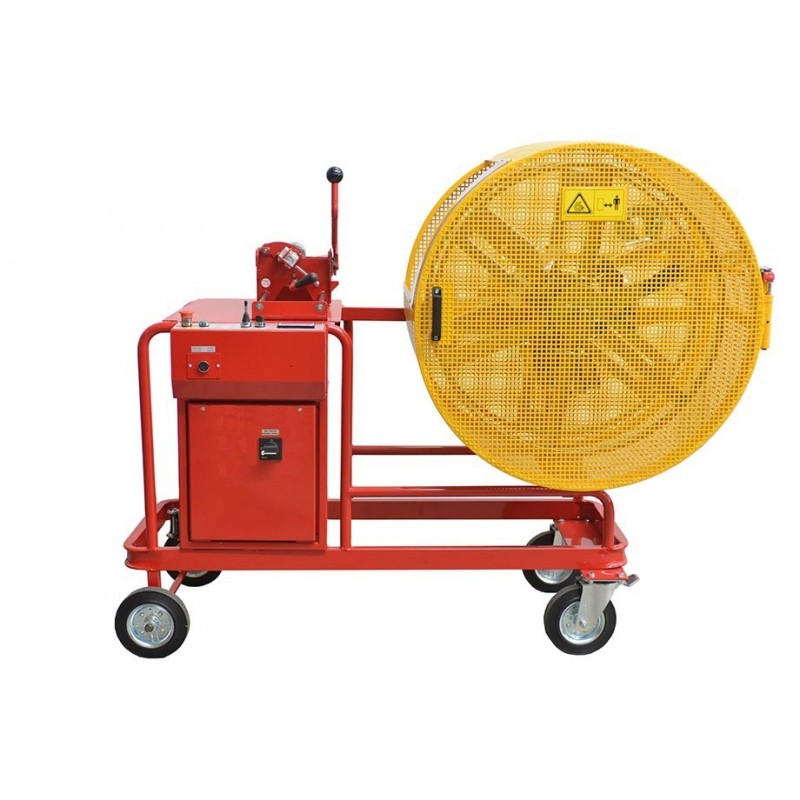

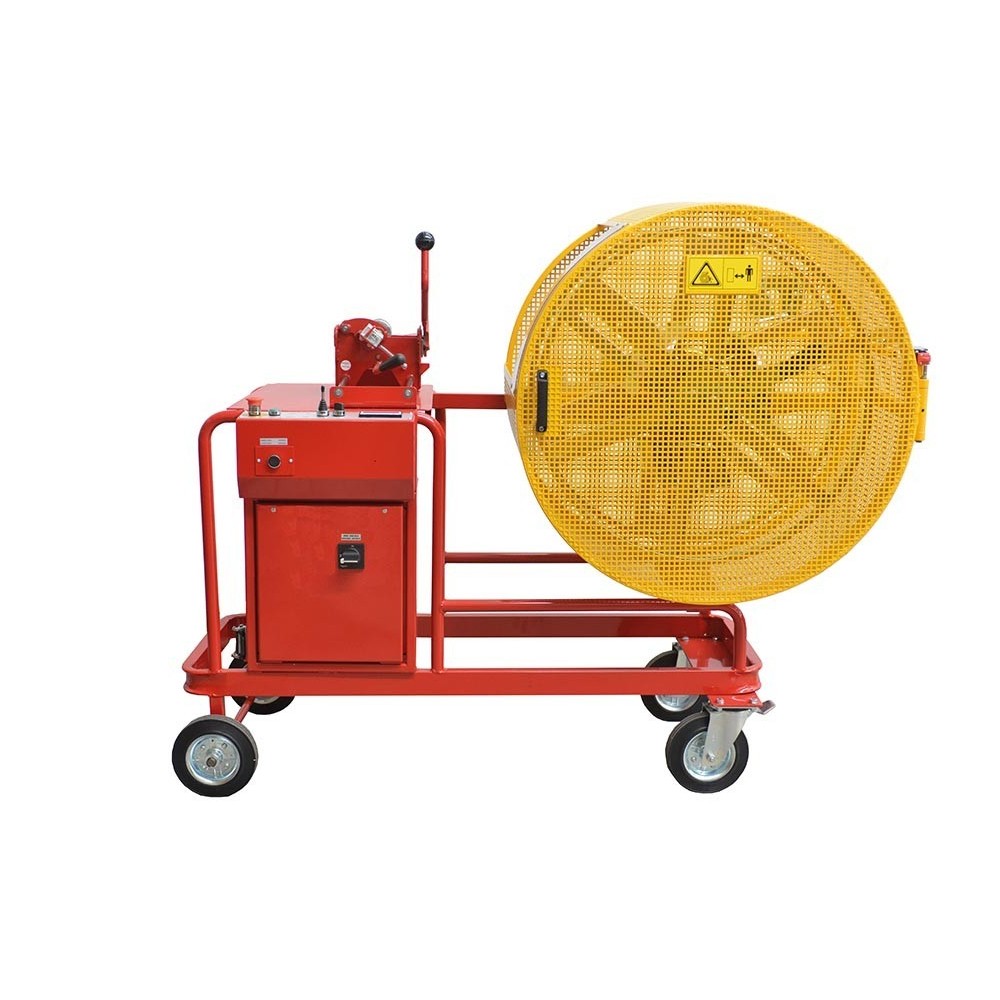

Art. ASM-16-R/V - Enrolladora motorizada sobre madeja
Para volúmenes de trabajo pequeños
Código:
ASM-16-R/VEL-VAR/CM-15/OE-S
Atención: ¡últimas existencias!
Fecha de disponibilidad:
Ficha técnica
Altura máquina (mm)
1400 mm
Anchura máquina (mm)
800 mm
Longitud máquina (mm)
1960 mm
Peso (kg)
130 kg
Potencia total (KW)
0.37 KW
Número mín/máx. de revoluciones (rpm de la madeja)
0-70/min
Devanadora - diámetro máx. núcleo madejas (mm)
620 mm
Devanadora - diámetro mín. núcleo madejas (mm)
320 mm
Devanadora - anchura máx. madejas (mm)
220 mm
Devanadora - anchura mín. madejas (mm)
115 mm
Desenrolladora - Diámetro placa (mm)
700 mm
Desenrolladora - Diámetro máx. núcleo madejas (mm)
320 mm
Desenrolladora - Diámetro mín. núcleo madejas (mm)
80 mm
Desenrolladora - Altura madeja (mm)
250 mm
Capacidad de carga (kg)
250 kg
Accesorios incluidos
VEL-VAR
Velocidad variable 0-70 rpm. Gestión mediante inversor accionamiento con manipulador. -g0jhrWxkD8
OE-S
Devanadora vers. rueda extraíble para Serie AS
Núcleo cilíndrico en la zona de enrollado y cónico en la de extracción para facilitar la extracción de la madeja.
Posibilidad de modificar el diámetro del núcleo de 320 a 620 mm distancia entre ejes 50 mm
Dimensiones totales: Ø 800mm anch. 500 mm
Peso: 40 kg
Madeja Ø máx. 750, anch. fijo máx. 115 mm máx. 220 mm peso 100 kg
N.B. bajo pedido se pueden solicitar devanadoras con diferentes Ø y núcleos.
ORUhUBW6Dk8
Ficha técnica
Altura (mm)
1000 mm
Anchura (mm)
500 mm
Longitud (mm)
1000 mm
Peso (kg)
40 kg
Núcleo - diámetro máx. (mm)
620 mm
Núcleo - diámetro mín. (mm)
320 mm
Madeja - anchura máx. (mm)
220 mm
Madeja - anchura mín. (mm)
115 mm
Madejas - diámetro máx. (mm)
750 mm
Peso máx. madeja
250 kg
CM-15
Medidor. Tolerancia para cables diámetro máximo 35 mm ± 1,5 % (cables redondos revestidos).
Cortadora incluida para cables con un diámetro máximo de 15 mm.
MjFeAJWDupQ
Ficha técnica
Altura (mm)
170 mm
Anchura (mm)
250 mm
Longitud (mm)
260 mm
Peso (kg)
6 kg
Diámetro mín/máx. cable (mm)
2-35 mm
Tolerancia de la medición (±%)
± 1.5%
Código del producto:
Ver vídeo
Accesorios bajo pedido
KIT-WI
EQUIPO PARA LA TRANSMISI ÓN DE DATOS INALÁMBRICO
EQUIPO PARA LA TRANSMISI ÓN DE DATOS INALÁMBRICO
COMPONENTES:
1 UN. ARTÍCULO BO-TRD-WI:
CAJA PARA LA TRANSMISIÓN DE DATOS INALÁMBRICO
NOTA: REQUERIDA COBERTURA INALÁMBRICO EN LA ZONA DE TRABAJO
1 UN. ARTÍCULO ST-BA:
IMPRESORA PARA ETIQUETAS (102X152 PAPEL BLANCO BARCODE)
1 UN. ARTÍCULO IRD-WI:
SOFTWARE DE ENVÍO Y RECEPCIÓN DATOS Y LÓGICA DE RECOGIDA
EJEMPLO DE INTERCAMBIO DATOS DESDE EL CENTRO DE DATOS HASTA LA MÁQUINA:
NÚMERO CODIFICACIÓN PARA IDENTIFICAR EL CORTE
METROS QUE SE QUIEREN CORTAR
TIPOS DE CABLES
COMPOSICIÓN DE LOS CABLES (EJ. 4X1.5 – 5X6)
LOCALIZACIÓN DEL ALMACÉN DE LA FILETA (EJ. ALMACÉN 1)
LOCALIZACIÓN DE LA LÍNEA DE LA FILETA
LOCALIZACIÓN DEL COMPARTIMENTO DE LA FILETA
LOCALIZACIÓN DE LA PLANTA DE LA FILETA (EJ. SEGUNDA PLANTA)
DATOS DE RECOGIDA PARA VUESTRO CENTRO DE DATOS:
RECOGIDA CONFIGURACIÓN PARA EL CORTE
RECOGIDA METROS CORTADOS
RIL-MOVE-2
Sensor electromecánico de movimiento de la máquina
En caso de problemas, como el retorcimiento del cable, que interrumpa el correcto desenrollado de la bobina, provocando roturas o detenciones del cable (bloqueo mecánico) y que puedan provocar accidentes o daños en la máquina y la estantería, este accesorio puede interrumpir el funcionamiento de la máquina.
Accesorio imprescindible para poder enrollar el cable sin el control del operador y trabajar de forma segura incluso a altas velocidades.
2BoVkMocW7Y
VSFC0011-OEVE
Regulación de tracción mínima y máxima variable según el carrete/rollo (ver tabla) para enrollar fibra óptica y cables sensibles de pequeño tamaño.
Unidad de accionamiento électronico con ajuste de par variable
Potenciómetro para ajustar el tirón
Código del producto:
AÑADIR AL PRES.
Ver vídeo
NE-218
Medidor programador electrónico
Cuentametros programador de 6 cifras, accionamiento mediante codificador.
SP00-ASM
Estratificador de cable a velocidad variable
OE-400
Devanadora de apertura rápida
Devanadora de apertura rápida Núcleo fijo de expansión Rueda de retención de apertura rápida 3 ligaduras a 120 °. Dimensiones totales: Ø400 mm grosor 260 mm Peso: 15 Kg Diámetro del núcleo: 80÷260 mm bajo pedido distancia entre ejes 20 mm fijo Anchura del núcleo: 4 0÷140 mm bajo pedido distancia entre ejes 20 mm Capacidad de carga de la madeja: 30 Kg OrrfKq1v6do
Ficha técnica
Altura (mm)
400 mm
Anchura (mm)
250 mm
Longitud (mm)
400 mm
Peso (kg)
15 kg
Núcleo - diámetro máx. (mm)
260 mm
Núcleo - diámetro mín. (mm)
80 mm
Madeja - anchura máx. (mm)
140 mm
Madeja - anchura mín. (mm)
40 mm
Peso máx. madeja
30 kg
Código del producto:
AÑADIR AL PRES.
Ver vídeo
OE-800-R-AN
Devanadora versión retráctil para máquinas de la serie AS
Yqgu1koyzmM
Ficha técnica
Altura (mm)
1000 mm
Anchura (mm)
800 mm
Longitud (mm)
1000 mm
Núcleo - diámetro mín. (mm)
320 mm
Madeja - anchura máx. (mm)
200 mm
Madeja - anchura mín. (mm)
90 mm
Madejas - diámetro máx. (mm)
750 mm
Peso máx. madeja
100 kg
CONV
Transportador de cable.
Véase el art. 15110160
T
Alimentación de 380 voltios trifásica
Alimentación de 380 voltios trifásica
Código del producto:
AÑADIR AL PRES.
Ver vídeo
BA-ASM-16//24/52
Alimentación para máquina de batería completamente autónoma de la red eléctrica 220-380 volt
Módulo de alimentación con baterías de corriente continua de 24 voltios con cargador. Autonomía de trabajo 8 horas Fuera de servicio alimentación 24 V c.c. la máquina es reversible por c.a. 220 V. Tiempo de carga aproximado 8 h (nocturna). Ningún mantenimiento de baterías en seco. Duración de las baterías 6-8 años JtYDbPKy4ek
TC-BA-30
Cortacables de batería para cables de cobre y aluminio. Ø máximo de corte 32 mm Tiempo de corte 4 seg. Dos velocidades de corte Peso 3.0 kg. Batería n°1x1,5Ah yLd3DdYSESk
