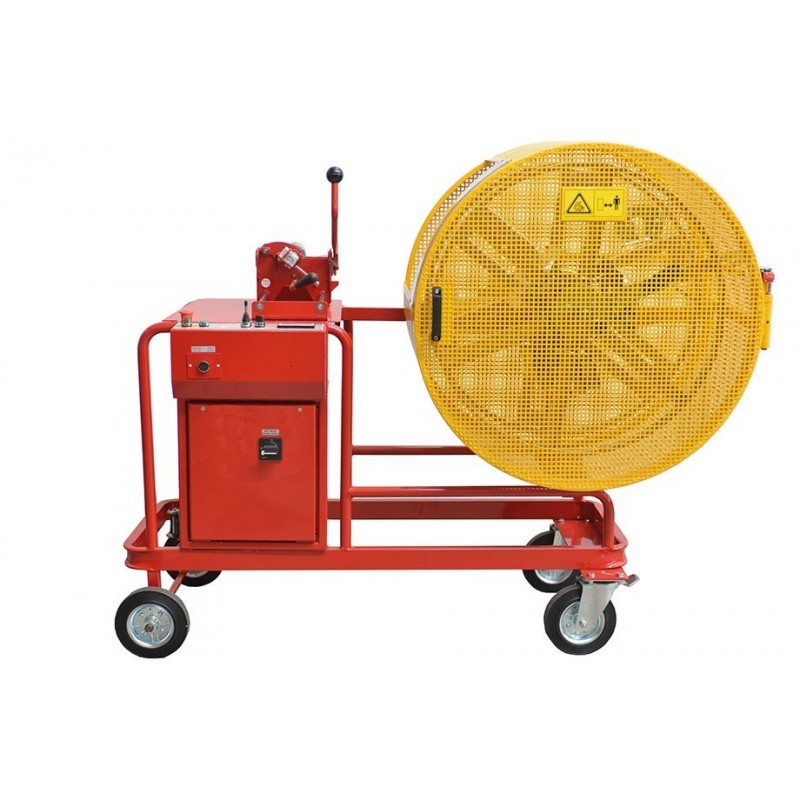

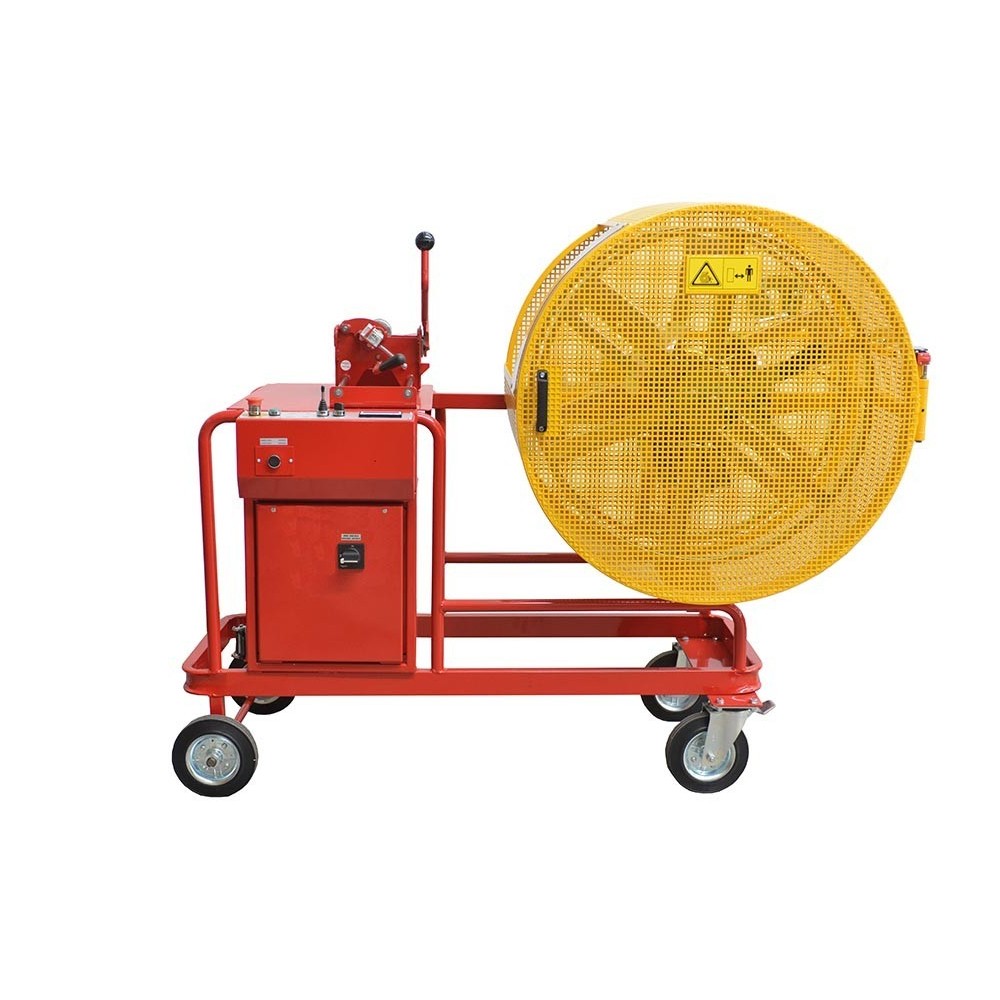

Art. ASM-16-R/V - Enrouleur motorisé sur couronne
pour les faibles charges de travail
Code :
ASM-16-R/VEL-VAR/CM-15/OE-S
Attention : derniers articles en stock !
Date de disponibilité :
Fiche technique
Hauteur machine (mm)
1400 mm
Largeur machine (mm)
800 mm
Longueur machine (mm)
1960 mm
Poids (kg)
130 kg
Puissance totale (KW)
0.37 KW
Nombre de tours mini/maxi (tr/min à la couronne)
0-70/min
Couronneuse - diamètre maxi. fût couronnes (mm)
620 mm
Couronneuse - diamètre mini fût couronnes (mm)
320 mm
Couronneuse - largeur maxi. couronnes (mm)
220 mm
Couronneuse - largeur mini couronnes (mm)
115 mm
Dérouleur - Diamètre platine (mm)
700 mm
Dérouleur - Diamètre maxi. fût couronnes (mm)
320 mm
Dérouleur - Diamètre mini. fût couronnes (mm)
80 mm
Dérouleur - Hauteur couronne (mm)
250 mm
Capacité (kg)
250 kg
Accessoires inclus
VEL-VAR
Vitesse variable 0-70 tr./min. Gestion par variateur de vitesse avec manipulateur. -g0jhrWxkD8
OE-S
Couronneuse version roue extractible pour Série AS.
Fût cylindrique en enroulement et conique en extraction pour faciliter l’extraction de la couronne.
Possibilité de varier le diamètre du fût de 320 à 620mm pas de 50mm
Dimensions hors tout : Ø 800mm largeur 500mm
Poids : 40 Kg
Couronne Ø maxi. 750, largeur fixes mini. 115 mm maxi. 220mm poids 100 kg
N.B. sur demande il est possible d'avoir des couronneuses avec un diamètre et des fûts différents.
ORUhUBW6Dk8
Fiche technique
Hauteur (mm)
1000 mm
Largeur (mm)
500 mm
Longueur (mm)
1000 mm
Poids (kg)
40 kg
Fût - diamètre maximum (mm)
620 mm
Fût - diamètre minimum (mm)
320 mm
Couronne - Largeur maxi. (mm)
220 mm
Couronne - Largeur mini. (mm)
115 mm
Couronnes - Diamètre maxi. (mm)
750 mm
Poids maxi. couronne
250 kg
CM-15
Métreuse. Tolérance pour les câbles de diamètre maxi. 35mm +/- 1,5% (câbles ronds enrobés).
Coupeuse intégrée pour les câbles de diamètre maxi. 15mm.
MjFeAJWDupQ
Fiche technique
Hauteur (mm)
170 mm
Largeur (mm)
250 mm
Longueur (mm)
260 mm
Poids (kg)
6 kg
Diamètre mini/maxi câble (mm)
2-35 mm
Tolérance sur la mesure (±%)
± 1.5%
Code produit :
Voir la vidéo
Accessoires sur demande
KIT-WI
Jeu transmission données sans fil
JEU TRANSMISSION DONNÉES SANS FIL
N. 1 Art. BO-TRD-WI:
Boîte pour transmission sans fil des données
REMARQUE: il faut la couverture WLAN dans la zone de travail
N. 1 Art. ST-BA:
Imprimante d'étiquettes BARCODE (102x152 papier blanche)
N. 1 Art. IRD-WI:
Logiciel envoi/réception données et logique de prélèvement
Example transmission données entre PGI(ERP) et la machine:
Numéro de code d'identification de coupe
Longueur de câble à couper en mt.
Typologie du câble (ex. revêtement caoutchouc, flexible, etc.)
Composition du câble (ex. 4x1,5 – 5x 6)
Emplacement de l 'entrepôt racks (ex. entrepôt 1)
Emplacement ligne rack
Emplacement travée rack
Emplacement niveau rack (ex. 2ème niveau)
Données retour pour PGI(ERP):
Retour code identification coupe
Retour longueur câble coupée en mt.
RIL-MOVE-2
Détecteur électromécanique de mouvements de la machine
En cas de problèmes, tels que la torsion du câble, qui interrompt le déroulement correct du touret, provoquant une déchirure ou un arrêt du câble (blocage mécanique) et qui pourraient provoquer des accidents ou endommager la machine et le rayonnage, cet accessoire peut interrompre le fonctionnement de la machine.
Accessoire indispensable pour pouvoir enrouler le câble sans le contrôle de l’opérateur et travailler en toute sécurité même à grande vitesse.
2BoVkMocW7Y

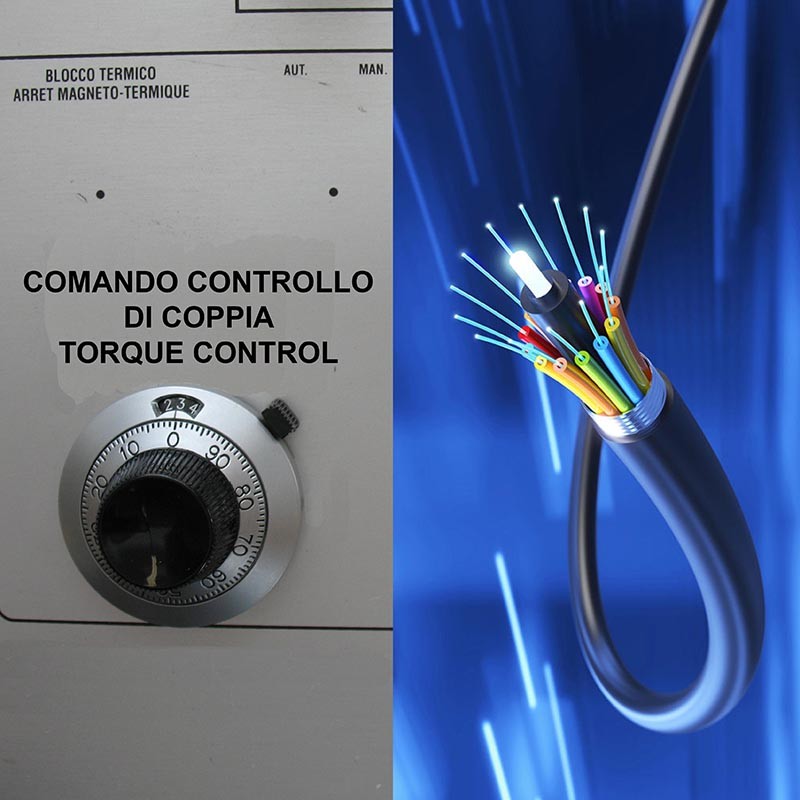

VSFC0011-OEVE
Réglage de traction minimum et maximum variable en fonction du touret / gavette (voir tableau) pour enrouler des fibres optiques et des câbles sensibles de petite taille.
Unité d'entraînement électronique avec réglage de couple variable
Potentiomètre pour régler la traction
Code produit :
AJOUTER AU DEVIS
Voir la vidéo
NE-218
Mesureur programmateur électronique
Métreuse et programmateur à 6 chiffres, entraînement par codeur.
SP00-ASM
Dispositif de trancannage
Dispositif de trancannage du câble à vitesse variable
OE-400
Couronneuse à déclenchement rapide
Couronneuse à déclenchement rapide Fût fixe à expansion Roue de confinement à déclenchement rapide 3 ligatures à 120°. Dimensions hors tout : Ø 400mm cale 260mm Poids : 15 Kg Diamètre du fût : de 80 à 260 mm sur demande pas 20mm fixe Largeur du fût : De 4 0 à 140 mm sur demande pas 20mm Portée couronne : 30 Kg OrrfKq1v6do
Fiche technique
Hauteur (mm)
400 mm
Largeur (mm)
250 mm
Longueur (mm)
400 mm
Poids (kg)
15 kg
Fût - diamètre maximum (mm)
260 mm
Fût - diamètre minimum (mm)
80 mm
Couronne - Largeur maxi. (mm)
140 mm
Couronne - Largeur mini. (mm)
40 mm
Poids maxi. couronne
30 kg
Code produit :
AJOUTER AU DEVIS
Voir la vidéo
OE-800-R-AN
Couronneuse version rétractable pour machines série AS
Yqgu1koyzmM
Fiche technique
Hauteur (mm)
1000 mm
Largeur (mm)
800 mm
Longueur (mm)
1000 mm
Fût - diamètre minimum (mm)
320 mm
Couronne - Largeur maxi. (mm)
200 mm
Couronne - Largeur mini. (mm)
90 mm
Couronnes - Diamètre maxi. (mm)
750 mm
Poids maxi. couronne
100 kg
CONV
Convoyeur avec câble.
Voir l’art. 15110160
T
Alimentation 380 Volt triphasée
Alimentation 380 Volt triphasée
Code produit :
AJOUTER AU DEVIS
Voir la vidéo
BA-ASM-16//24/52
Alimentation pour machine avec batteries, complètement indépendante du réseau électrique 220-380 volts
Module d'alimentation à batterie en courant continu 24 volts avec chargeur de batterie. 8 heures d'autonomie de travail Hors service alimentation 24 V c.c. la machine est réversible en c.a. 220V. Temps de charge env. 8 h (nocturne). Aucun entretien car les batteries sont sèches.. Durée des batteries 6-8 ans JtYDbPKy4ek
TC-BA-30
Coupeuse de câble à batterie pour câbles en cuivre et aluminium. Ø maximum 32mm Temps de coupe 4 sec. Deux vitesses de coupe Poids 3 Kg. Batterie n°1x1,5Ah yLd3DdYSESk
